چیپست Intel B760 و سوکت LGA1700

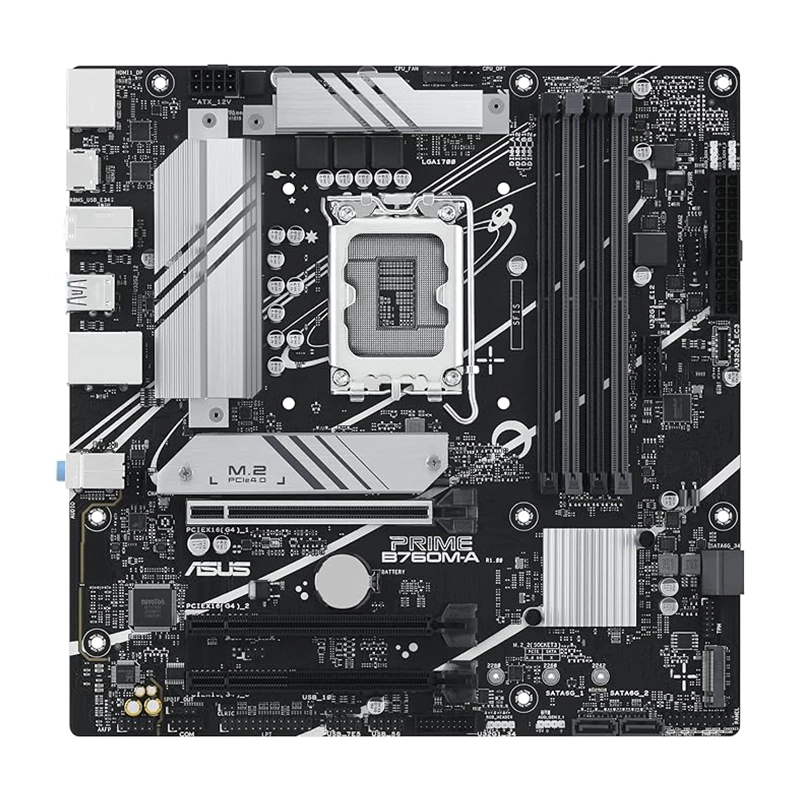

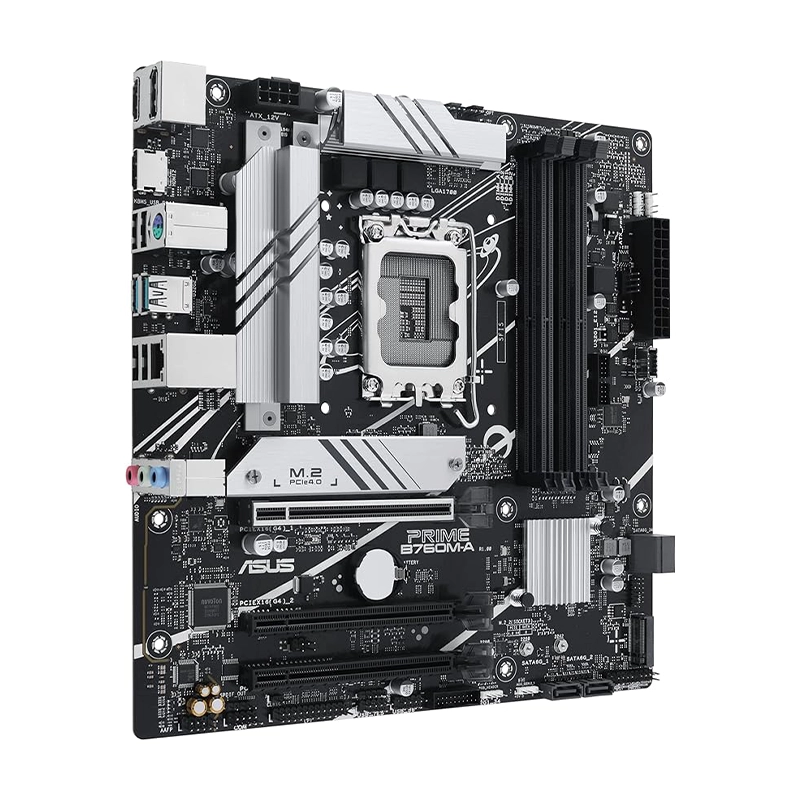

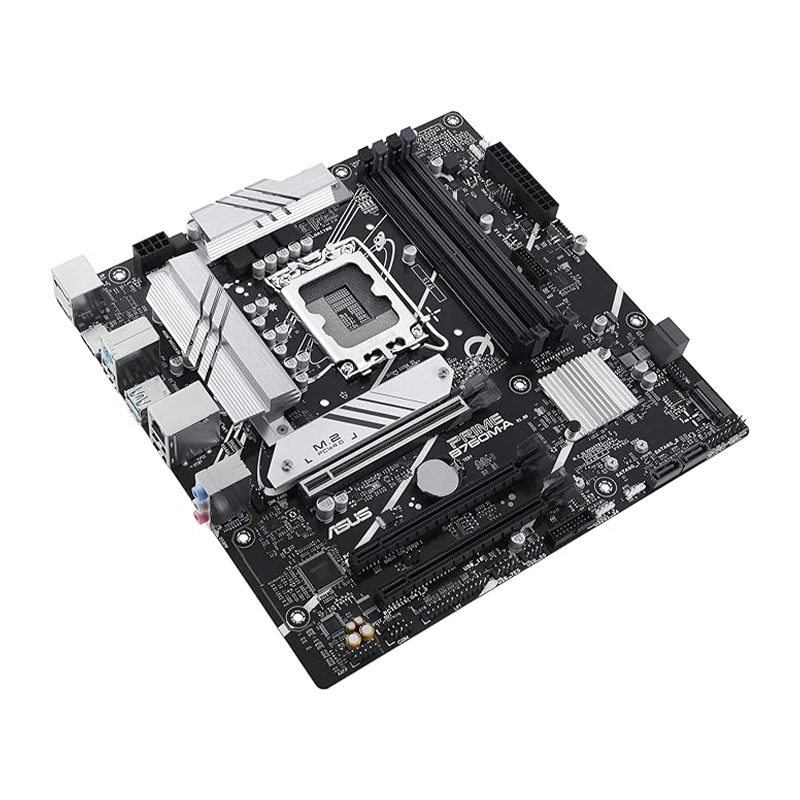

ASUS PRIME B760M-A D5 از چیپست Intel B760 استفاده می‌کند و به سوکت LGA1700 مجهز شده است.

این مادربرد از پردازنده‌های:

• Intel Core نسل 14
• Intel Core نسل 13
• Intel Core نسل 12
• Intel Pentium Gold
• Intel Celeron

پشتیبانی می‌کند.

به همین دلیل PRIME B760M-A D5 می‌تواند برای سیستم‌های گیمینگ، خانگی، اداری، کاری و چندمنظوره مبتنی بر پلتفرم LGA1700 مورد استفاده قرار گیرد.

پشتیبانی از حافظه DDR5

این مادربرد دارای 4 اسلات DIMM برای نصب حافظه DDR5 است و حداکثر 256GB حافظه را پشتیبانی می‌کند.

ASUS برای این مدل فرکانس‌های DDR5 تا 7200MHz+ در حالت OC را اعلام کرده است. همچنین فرکانس‌های مختلفی از 4800MHz به بالا، بسته به پردازنده و پیکربندی حافظه، پشتیبانی می‌شوند.

مادربرد از معماری Dual Channel و فناوری Intel XMP پشتیبانی می‌کند و حافظه‌های Non-ECC و Unbuffered DDR5 را مورد استفاده قرار می‌دهد.

فناوری ASUS OptiMem II نیز برای بهینه‌سازی مسیرهای حافظه و بهبود پایداری عملکرد RAM در نظر گرفته شده است.

اسلات PCIe 4.0 برای کارت گرافیک

PRIME B760M-A D5 دارای یک اسلات اصلی PCIe 4.0 x16 است که از پردازنده تغذیه می‌شود و برای نصب کارت گرافیک اختصاص دارد.

علاوه بر اسلات اصلی، دو اسلات دیگر نیز وجود دارد:

• 1× PCIe 4.0 x16 با حالت x4
• 1× PCIe 4.0 x16 با حالت x1

این اسلات‌ها می‌توانند برای نصب کارت کپچر، کارت صدا، کارت شبکه، کارت‌های توسعه و تجهیزات PCIe مورد استفاده قرار گیرند.

دو اسلات M.2 PCIe 4.0

برای استفاده از SSDهای NVMe پرسرعت، PRIME B760M-A D5 به 2 اسلات M.2 مجهز شده است.

هر دو اسلات از نوع Key M بوده و از اندازه‌های:

• 2242
• 2260
• 2280

پشتیبانی می‌کنند.

هر دو اسلات از PCIe 4.0 x4 پشتیبانی می‌کنند؛ بنابراین امکان نصب دو SSD NVMe پرسرعت روی مادربرد وجود دارد.

این ساختار برای کاربرانی که یک SSD برای سیستم‌عامل و نرم‌افزارها و SSD دوم برای بازی‌ها یا فایل‌های حجیم می‌خواهند، کاربردی است.

چهار پورت SATA 6Gb/s

در کنار دو اسلات M.2، مادربرد دارای 4 پورت SATA 6Gb/s است.

این پورت‌ها برای اتصال هارددیسک، SSD SATA و سایر تجهیزات ذخیره‌سازی سازگار استفاده می‌شوند.

طبق مشخصات ASUS، فناوری Intel Rapid Storage Technology امکان استفاده از RAID 0، RAID 1، RAID 5 و RAID 10 را برای درایوهای SATA فراهم می‌کند.

شبکه پرسرعت 2.5GbE

PRIME B760M-A D5 به کنترلر شبکه Realtek 2.5Gb Ethernet مجهز شده است.

شبکه 2.5 گیگابیتی در مقایسه با شبکه استاندارد 1GbE پهنای باند بیشتری ارائه می‌دهد و برای انتقال فایل‌های حجیم، شبکه داخلی، استریم و بازی آنلاین گزینه مناسبی محسوب می‌شود.

ASUS همچنین فناوری LANGuard را برای محافظت بیشتر از بخش شبکه در نظر گرفته است.

بدون Wi-Fi و Bluetooth داخلی

مدل PRIME B760M-A D5 نسخه بدون Wi-Fi است.

بنابراین برخلاف PRIME B760M-A WIFI، این مدل به ماژول داخلی Wi-Fi و Bluetooth مجهز نیست.

در صورت نیاز به اتصال بی‌سیم، می‌توان از کارت PCIe یا دانگل USB جداگانه استفاده کرد.

خروجی‌های تصویر DisplayPort و HDMI

برای استفاده از گرافیک مجتمع پردازنده‌های سازگار، مادربرد دارای خروجی‌های تصویر زیر است:

• 1× DisplayPort 1.4
• 2× HDMI 2.1

DisplayPort امکان خروجی تا 4K@60Hz و HDMI نیز امکان خروجی تا 4K@60Hz را فراهم می‌کند.

البته برای استفاده از این خروجی‌ها باید پردازنده دارای گرافیک مجتمع باشد.

USB 3.2 Gen 2

در پنل پشتی مادربرد دو پورت USB 3.2 Gen 2 Type-A قرار گرفته است.

این پورت‌ها سرعت انتقال تئوری تا 10Gbps را ارائه می‌دهند و برای اتصال حافظه‌های اکسترنال و تجهیزات USB پرسرعت مناسب هستند.

علاوه بر آن، چهار پورت USB 2.0 Type-A نیز در پنل پشتی وجود دارد.

USB Type-C برای پنل جلویی

برای کیس‌های جدید، مادربرد به یک USB 3.2 Gen 1 Header با پشتیبانی از USB Type-C مجهز شده است.

این هدر امکان اتصال پورت USB-C جلوی کیس را فراهم می‌کند.

همچنین دو هدر USB 3.2 Gen 1 برای چهار پورت USB اضافی و سه هدر USB 2.0 برای پورت‌های بیشتر روی پنل جلویی در نظر گرفته شده است.

صدای 7.1 کاناله

PRIME B760M-A D5 از Realtek 7.1 Surround Sound High Definition Audio CODEC استفاده می‌کند.

این سیستم صوتی از قابلیت‌هایی مانند:

• Jack Detection
• Multi-Streaming
• Front Panel Jack Retasking
• پخش صدای تا 24-bit / 192kHz

پشتیبانی می‌کند.

ASUS برای بخش صوتی از Audio Shielding، Premium Audio Capacitors و Dedicated Audio PCB Layers استفاده کرده است تا تداخلات الکتریکی کاهش پیدا کرده و کیفیت صدای خروجی بهبود پیدا کند.

S/PDIF برای صدای دیجیتال

روی مادربرد یک S/PDIF Out Header نیز قرار گرفته است.

این هدر امکان اتصال تجهیزات صوتی دیجیتال سازگار را فراهم می‌کند.

در پنل پشتی نیز 3 جک صوتی 3.5 میلی‌متری قرار دارد.

نورپردازی ASUS Aura Sync

PRIME B760M-A D5 از سیستم نورپردازی ASUS Aura Sync پشتیبانی می‌کند.

مادربرد دارای:

• 3× Addressable Gen 2 Header
• 1× Aura RGB Header

است.

بنابراین می‌توان نوارهای RGB و ARGB و تجهیزات سازگار را به مادربرد متصل و نورپردازی آن‌ها را هماهنگ کرد.

سیستم خنک‌کنندگی

ASUS برای PRIME B760M-A D5 از طراحی خنک‌کنندگی شامل هیت‌سینک VRM و هیت‌سینک M.2 استفاده کرده است.

برای اتصال فن‌ها نیز موارد زیر در نظر گرفته شده است:

• 1× CPU Fan Header
• 1× CPU OPT Fan Header
• 2× Chassis Fan Header

نرم‌افزار Fan Xpert 2+ نیز امکان مدیریت و تنظیم سرعت فن‌های سازگار را فراهم می‌کند.

ASUS 5X Protection III

این مادربرد از مجموعه حفاظتی ASUS 5X Protection III بهره می‌برد.

این مجموعه شامل:

• DIGI+ VRM
• LANGuard
• Overvoltage Protection
• SafeSlot
• Stainless-Steel Back I/O

است.

این فناوری‌ها برای افزایش پایداری و محافظت از بخش‌های مختلف مادربرد طراحی شده‌اند.

Q-Design و Q-LED Core

PRIME B760M-A D5 از امکانات ASUS Q-Design شامل:

• Q-DIMM
• Q-LED Core
• Q-Slot

پشتیبانی می‌کند.

Q-LED Core برای کمک به تشخیص مشکلات هنگام راه‌اندازی سیستم کاربرد دارد.

نکته مهم اینکه Q-LED Core نمایشگر عددی Debug Display نیست؛ بنابراین این مادربرد نمایشگر عیب‌یابی عددی مجزا ندارد.

Clear CMOS و امکانات داخلی

در بخش داخلی مادربرد یک Clear CMOS Header قرار دارد که برای پاک‌کردن تنظیمات BIOS و بازگرداندن تنظیمات مربوط به CMOS کاربرد دارد.

همچنین هدرهای COM، LPT، TPM و S/PDIF برای اتصال تجهیزات و امکانات جانبی در نظر گرفته شده‌اند.

BIOS و نرم‌افزارهای ASUS

PRIME B760M-A D5 از 128Mb Flash ROM و UEFI AMI BIOS استفاده می‌کند.

قابلیت‌هایی مانند:

• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• ASUS UEFI BIOS EZ Mode

برای مدیریت BIOS در اختیار کاربر قرار گرفته‌اند.

همچنین نرم‌افزارهایی مانند Armoury Crate، Aura Creator، Aura Sync، Fan Xpert 2+، AI Suite 3، ASUS CPU-Z و ASUS DriverHub پشتیبانی می‌شوند.

طراحی Micro-ATX

PRIME B760M-A D5 در فرم‌فاکتور Micro-ATX طراحی شده است.

ابعاد این مادربرد 24.4 × 24.4 سانتی‌متر است و می‌توان آن را در کیس‌های سازگار با Micro-ATX و بسیاری از کیس‌های استاندارد مورد استفاده قرار داد.

مناسب برای چه کسانی است؟

ASUS PRIME B760M-A D5 برای کاربرانی مناسب است که به دنبال یک مادربرد DDR5 با چیپست B760 و امکانات ارتباطی و ذخیره‌سازی مناسب هستند.

این مدل برای:

• سیستم‌های گیمینگ
• سیستم‌های مجهز به Intel Core نسل 14
• سیستم‌های مجهز به Core i5 و Core i7
• کامپیوترهای کاری
• سیستم‌های خانگی
• سیستم‌های چندرسانه‌ای
• سیستم‌های مجهز به SSD NVMe
• سیستم‌های دارای شبکه 2.5GbE
• سیستم‌های Micro-ATX

مناسب است.

جمع‌بندی

ASUS PRIME B760M-A D5 یک مادربرد Micro-ATX مبتنی بر چیپست Intel B760 و سوکت LGA1700 است که از پردازنده‌های Intel Core نسل 14، 13 و 12 پشتیبانی می‌کند.

چهار اسلات DDR5 با حداکثر ظرفیت 256GB و فرکانس تا 7200MHz+ OC، یک اسلات اصلی PCIe 4.0 x16، دو اسلات توسعه PCIe 4.0، دو اسلات M.2 PCIe 4.0 x4 و چهار پورت SATA 6Gb/s، بخش اصلی امکانات سخت‌افزاری این مدل را تشکیل می‌دهند.

در بخش ارتباطات نیز Realtek 2.5Gb Ethernet، دو USB 3.2 Gen 2، USB Type-C برای پنل جلویی، دو HDMI 2.1 و یک DisplayPort 1.4 در اختیار کاربر قرار گرفته است.

پشتیبانی از Realtek 7.1 Audio، S/PDIF، ASUS Aura Sync، هیت‌سینک M.2 و VRM و مجموعه ASUS 5X Protection III نیز امکانات این مادربرد را کامل‌تر می‌کند.

در مجموع، PRIME B760M-A D5 گزینه‌ای مناسب برای ساخت یک سیستم گیمینگ و کاری مبتنی بر DDR5 است که در مقایسه با مادربردهای H610 امکانات توسعه، حافظه و اتصال بیشتری ارائه می‌دهد؛ با این تفاوت که Wi-Fi و Bluetooth داخلی ندارد.
