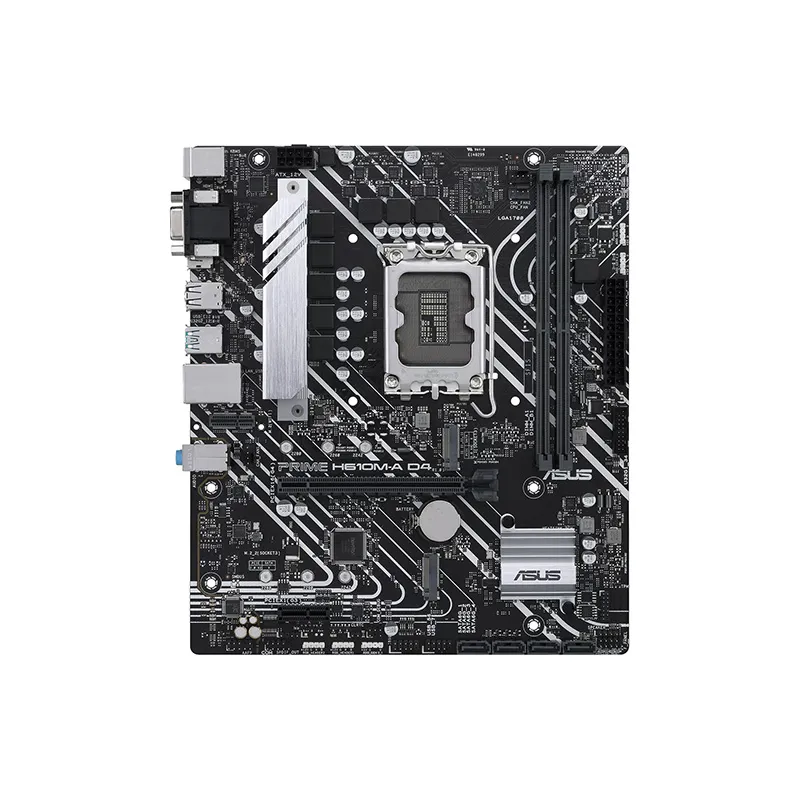

طراحی Micro-ATX و ساختار کاربردی

ASUS PRIME H610M-A D4 با فرم فاکتور Micro-ATX طراحی شده و ابعاد آن حدود 24.4 × 21.1 سانتی‌متر است.

ابعاد جمع‌وجور این مادربرد امکان استفاده از آن را در کیس‌های Micro-ATX و بسیاری از کیس‌های استاندارد فراهم می‌کند. طراحی سری PRIME ایسوس تمرکز ویژه‌ای روی پایداری، سازگاری و استفاده روزمره دارد.

این مدل برای کاربرانی طراحی شده که به امکانات اصلی پلتفرم LGA1700 نیاز دارند، اما به قابلیت‌های پیشرفته‌تر چیپست‌های رده بالاتر احتیاجی ندارند.

چیپست Intel H610 و سوکت LGA1700

PRIME H610M-A D4 از چیپست Intel H610 استفاده می‌کند و به سوکت LGA1700 مجهز شده است.

این مادربرد از پردازنده‌های:

• Intel Core نسل 14
• Intel Core نسل 13
• Intel Core نسل 12
• Intel Pentium Gold
• Intel Celeron

پشتیبانی می‌کند.

بنابراین امکان استفاده از طیف گسترده‌ای از پردازنده‌های LGA1700 روی این مادربرد وجود دارد؛ البته سازگاری دقیق هر پردازنده به نسخه BIOS و فهرست CPUهای پشتیبانی‌شده ASUS وابسته است.

پشتیبانی از حافظه DDR4

این مادربرد دارای 2 اسلات DIMM برای حافظه DDR4 است و حداکثر 64GB حافظه را پشتیبانی می‌کند.

فرکانس‌های رسمی پشتیبانی‌شده شامل:

• DDR4-3200
• DDR4-3000
• DDR4-2933
• DDR4-2800
• DDR4-2666
• DDR4-2400
• DDR4-2133

هستند.

حافظه‌ها در حالت Dual Channel فعالیت می‌کنند و پشتیبانی از Intel XMP نیز در BIOS وجود دارد. نرخ واقعی حافظه به نوع پردازنده و ماژول RAM مورد استفاده بستگی دارد.

PCIe 4.0 برای کارت گرافیک

PRIME H610M-A D4 دارای یک اسلات اصلی PCIe 4.0 x16 است که برای نصب کارت گرافیک اختصاصی استفاده می‌شود.

این اسلات از مسیر پردازنده تغذیه می‌شود و پهنای باند PCIe 4.0 را در اختیار کارت گرافیک قرار می‌دهد.

همچنین یک اسلات PCIe 3.0 x1 برای نصب کارت‌های توسعه مانند کارت شبکه، کارت صدا یا سایر تجهیزات جانبی در نظر گرفته شده است.

دو اسلات M.2 برای SSD NVMe

یکی از نقاط قوت H610M-A D4 در مقایسه با برخی مدل‌های اقتصادی H610، وجود 2 اسلات M.2 است.

هر دو اسلات از حافظه‌های M.2 با اندازه‌های:

• 2242
• 2260
• 2280

پشتیبانی می‌کنند.

اسلات اول با رابط PCIe 3.0 x4 فعالیت می‌کند و اسلات دوم از PCIe 3.0 x2 پشتیبانی می‌کند.

بنابراین می‌توان دو SSD NVMe را به‌صورت هم‌زمان روی این مادربرد نصب کرد. ASUS حداکثر سرعت تئوری این رابط‌ها را تا حدود 32Gbps برای اسلات PCIe 3.0 x4 اعلام کرده است.

چهار پورت SATA 6Gb/s

برای اتصال حافظه‌های SATA، این مادربرد به 4 پورت SATA 6Gb/s مجهز شده است.

از این پورت‌ها می‌توان برای اتصال:

• SSD SATA
• هارددیسک
• درایوهای ذخیره‌سازی داخلی
• سایر تجهیزات SATA

استفاده کرد.

ترکیب 2× M.2 + 4× SATA برای یک سیستم اقتصادی یا خانگی، فضای مناسبی برای ارتقای حافظه در آینده فراهم می‌کند.

شبکه Intel Gigabit Ethernet

ASUS PRIME H610M-A D4 از کنترلر شبکه Intel 1Gb Ethernet بهره می‌برد.

این کنترلر سرعت شبکه تا 1Gbps را پشتیبانی می‌کند و برای اینترنت، شبکه داخلی، انتقال فایل و استفاده‌های روزمره مناسب است.

این مدل فاقد Wi-Fi داخلی است؛ با این حال ASUS یک اسلات V-M.2 Key E برای نصب ماژول Wi-Fi سازگار در نظر گرفته است. ماژول Wi-Fi باید به‌صورت جداگانه تهیه شود.

امکان اضافه کردن Wi-Fi

یکی از ویژگی‌های جالب H610M-A D4 وجود V-M.2 Key E برای ماژول بی‌سیم است.

بنابراین اگر کاربر در آینده به Wi-Fi نیاز داشته باشد، امکان اضافه کردن ماژول سازگار وجود دارد.

البته این مادربرد در حالت استاندارد دارای Wi-Fi یا Bluetooth داخلی نیست و ماژول مربوطه باید جداگانه تهیه شود.

USB 3.2 Gen 2 با سرعت 10Gbps

در پنل پشتی مادربرد، دو پورت USB 3.2 Gen 2 Type-A قرار گرفته است.

این پورت‌ها سرعت انتقال داده تا 10Gbps را پشتیبانی می‌کنند و برای اتصال حافظه‌های سریع، هارد اکسترنال، تجهیزات جانبی و سایر دستگاه‌های USB مناسب هستند.

علاوه بر این، چهار پورت USB 2.0 Type-A نیز در پنل پشتی وجود دارد.

هدرهای USB داخلی

برای اتصال پورت‌های USB کیس، H610M-A D4 دارای هدرهای داخلی نیز هست.

در بخش داخلی مادربرد:

• 1× USB 3.2 Gen 1 Header برای دو پورت USB 3.2 Gen 1
• 2× USB 2.0 Header برای مجموعاً سه پورت USB 2.0

در نظر گرفته شده است.

به این ترتیب می‌توان از قابلیت‌های USB پنل جلوی کیس نیز استفاده کرد.

خروجی‌های تصویر DisplayPort، HDMI و VGA

PRIME H610M-A D4 سه خروجی تصویر دارد:

• DisplayPort
• HDMI
• D-Sub / VGA

DisplayPort تا 4K@60Hz را پشتیبانی می‌کند و HDMI نیز از 4K@60Hz پشتیبانی دارد.

این خروجی‌ها برای استفاده از گرافیک مجتمع پردازنده‌های سازگار کاربرد دارند؛ بنابراین در صورت استفاده از CPU دارای iGPU می‌توان بدون کارت گرافیک مجزا سیستم را راه‌اندازی کرد.

وجود VGA نیز امکان اتصال مانیتورهای قدیمی‌تر را فراهم می‌کند و برای سیستم‌های اداری یا سازمانی می‌تواند کاربردی باشد.

صدای Realtek 7.1 کاناله

این مادربرد از Realtek 7.1 Surround Sound High Definition Audio CODEC استفاده می‌کند.

سیستم صوتی از قابلیت‌هایی مانند:

• Jack Detection
• Multi-Streaming
• Front Panel Jack-Retasking
• پخش تا 24-bit/192kHz

پشتیبانی می‌کند.

همچنین ASUS برای بخش صوتی از Audio Shielding، Premium Audio Capacitors و Dedicated Audio PCB Layers استفاده کرده است.

در پنل پشتی نیز 3 جک 3.5 میلی‌متری قرار گرفته است.

S/PDIF داخلی

مادربرد دارای S/PDIF Out Header داخلی است.

بنابراین در صورت داشتن پنل یا ماژول سازگار، امکان استفاده از خروجی صدای دیجیتال S/PDIF وجود دارد.

توجه داشته باشید که S/PDIF در این مدل به‌صورت پورت نوری مستقل روی پنل پشتی قرار نگرفته و به شکل هدر داخلی ارائه شده است.

PS/2 برای کیبورد و ماوس

در پنل پشتی دو پورت PS/2 مجزا وجود دارد:

• PS/2 Keyboard
• PS/2 Mouse

این ویژگی برای سیستم‌های اداری و کاربرانی که از تجهیزات قدیمی‌تر استفاده می‌کنند، کاربردی است.

نورپردازی ASUS Aura Sync

H610M-A D4 از اکوسیستم نورپردازی ASUS Aura Sync پشتیبانی می‌کند.

در بخش داخلی مادربرد:

• 3× Addressable Gen 2 Header
• 2× AURA RGB Header

قرار گرفته است.

بنابراین امکان اتصال نوارهای RGB و ARGB و هماهنگ‌سازی نورپردازی تجهیزات سازگار از طریق نرم‌افزارهای ASUS وجود دارد.

خنک‌سازی و VRM Heatsink

ASUS برای این مادربرد از هیت‌سینک VRM استفاده کرده است تا دفع حرارت بخش تغذیه پردازنده بهتر انجام شود.

همچنین مادربرد از نرم‌افزار Fan Xpert 2+ برای کنترل و مدیریت فن‌ها پشتیبانی می‌کند.

از نظر هدرهای فن نیز دارای:

• 1× CPU Fan
• 2× Chassis Fan

است.

هر سه هدر از کنترل فن‌های 4-Pin پشتیبانی می‌کنند.

Digi+ VRM و 5X Protection III

ASUS در PRIME H610M-A D4 از مجموعه فناوری‌های حفاظتی ASUS 5X Protection III استفاده کرده است.

این مجموعه شامل مواردی مانند:

• DIGI+ VRM
• LANGuard
• Overvoltage Protection
• SafeSlot Core
• Stainless-Steel Back I/O

است.

این امکانات برای افزایش پایداری، حفاظت از مدارهای مختلف و دوام بیشتر مادربرد در نظر گرفته شده‌اند.

Q-LED Core و امکانات ASUS Q-Design

این مادربرد از قابلیت‌های Q-DIMM و Q-Slot برای نصب آسان‌تر قطعات بهره می‌برد.

همچنین Q-LED Core برای کمک به تشخیص مشکلات هنگام بوت سیستم در نظر گرفته شده است.

توجه داشته باشید که Q-LED Core با نمایشگر عددی Debug متفاوت است؛ بنابراین این مدل نمایشگر عددی مستقل برای نمایش کدهای POST ندارد.

BIOS و امکانات نرم‌افزاری

H610M-A D4 به 128Mb Flash ROM و BIOS از نوع UEFI AMI مجهز شده است.

در بخش نرم‌افزاری نیز قابلیت‌هایی مانند:

• ASUS EZ Flash 3
• ASUS CrashFree BIOS 3
• ASUS UEFI BIOS EZ Mode
• Armoury Crate
• Fan Xpert 2+
• AI Suite 3
• TurboV EVO
• EPU
• DIGI+ VRM
• ASUS CPU-Z

در اختیار کاربر قرار می‌گیرد.

کانکتورهای کاربردی داخلی

در کنار امکانات معمول، این مادربرد دارای کانکتورهای داخلی متنوعی است؛ از جمله:

• 24-pin Main Power
• 8-pin CPU Power
• COM Header
• S/PDIF Header
• SPI TPM Header
• Front Panel Audio
• System Panel
• Speaker Header
• Clear CMOS Header

این مجموعه برای اسمبل سیستم‌های خانگی، اداری و کاربردهای سازمانی انعطاف مناسبی فراهم می‌کند.

مناسب برای چه کسانی است؟

ASUS PRIME H610M-A D4 برای کاربرانی مناسب است که به دنبال یک مادربرد DDR4 برای پردازنده‌های Intel LGA1700 هستند و امکاناتی مانند دو M.2، USB 3.2 Gen 2 و خروجی‌های تصویری متنوع برایشان اهمیت دارد.

کاربردهای مناسب این مدل شامل:

• سیستم‌های خانگی
• سیستم‌های اداری
• سیستم‌های حسابداری
• کامپیوترهای اقتصادی
• سیستم‌های آموزشی
• سیستم‌های فروشگاهی
• کامپیوترهای عمومی
• سیستم‌های مجهز به SSD NVMe
• سیستم‌های دارای کارت گرافیک مجزا
• سیستم‌های مجهز به پردازنده‌های نسل 12، 13 و 14 اینتل

است.

جمع‌بندی

ASUS PRIME H610M-A D4 یک مادربرد Micro-ATX با چیپست Intel H610 و سوکت LGA1700 است که از پردازنده‌های نسل 14، 13 و 12 اینتل پشتیبانی می‌کند.

این مدل با 2 اسلات DDR4، حداکثر 64GB حافظه، یک PCIe 4.0 x16، یک PCIe 3.0 x1، دو اسلات M.2 و چهار پورت SATA 6Gb/s، امکانات اصلی مورد نیاز برای ساخت یک سیستم اقتصادی و کاربردی را در اختیار کاربر قرار می‌دهد.

وجود دو اسلات M.2 یکی از مزیت‌های مهم آن است؛ اسلات اول از PCIe 3.0 x4 و اسلات دوم از PCIe 3.0 x2 پشتیبانی می‌کند. در بخش شبکه نیز Intel Gigabit Ethernet و در بخش USB دو پورت USB 3.2 Gen 2 با سرعت 10Gbps ارائه شده است.

از نظر خروجی تصویر نیز DisplayPort، HDMI و VGA در اختیار کاربر قرار گرفته و وجود V-M.2 Key E امکان اضافه کردن ماژول Wi-Fi سازگار را فراهم می‌کند. همچنین پشتیبانی از Aura Sync، سه هدر ARGB Gen 2 و دو هدر Aura RGB، قابلیت شخصی‌سازی نورپردازی را فراهم می‌کند.

در مجموع، PRIME H610M-A D4 انتخابی مناسب برای کاربری خانگی، اداری و اقتصادی است؛ به‌خصوص برای کاربرانی که می‌خواهند از حافظه DDR4 استفاده کنند و در عین حال به دو اسلات M.2 و اتصال USB سریع دسترسی داشته باشند.
