ASUS ROG CROSSHAIR X870E APEX؛ مادربرد حرفه‌ای برای Ryzen

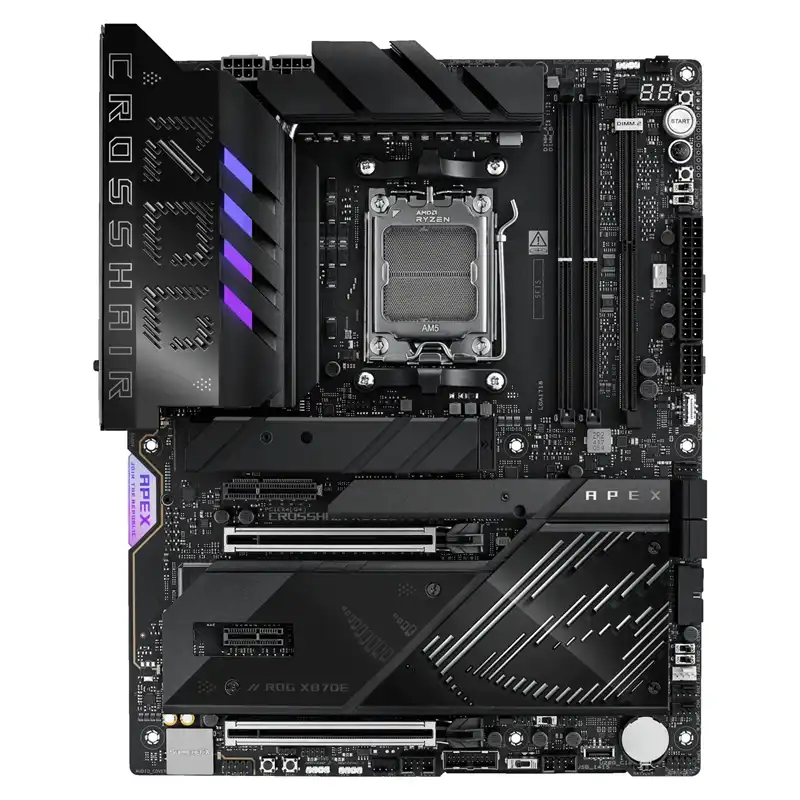

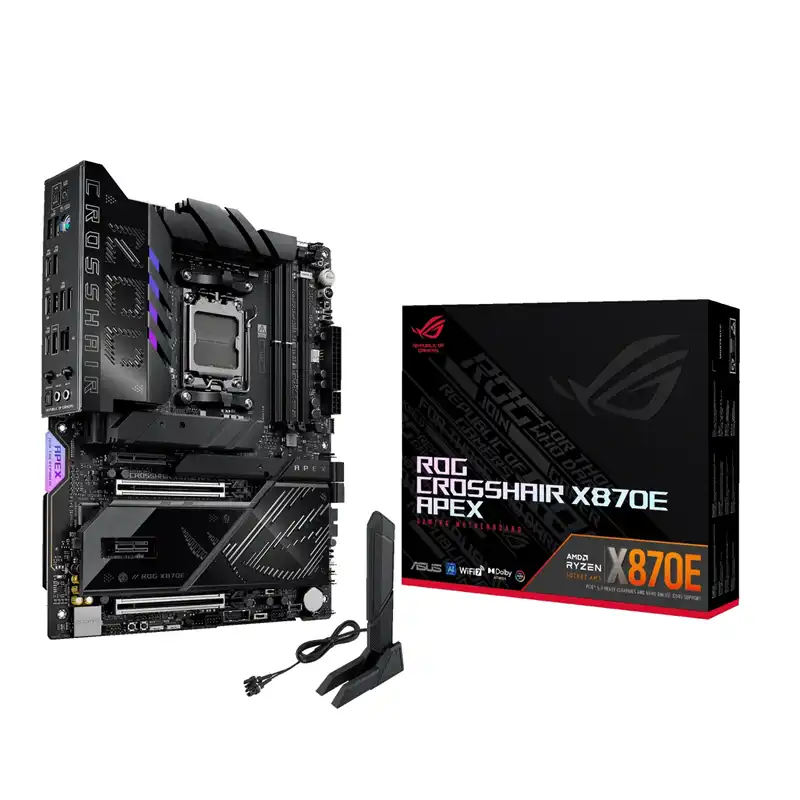

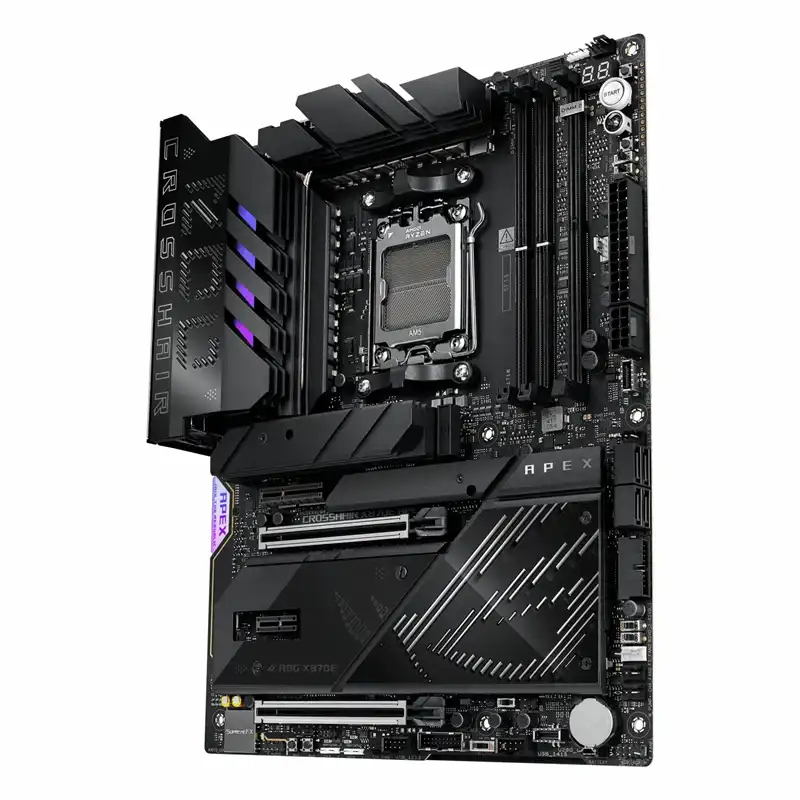

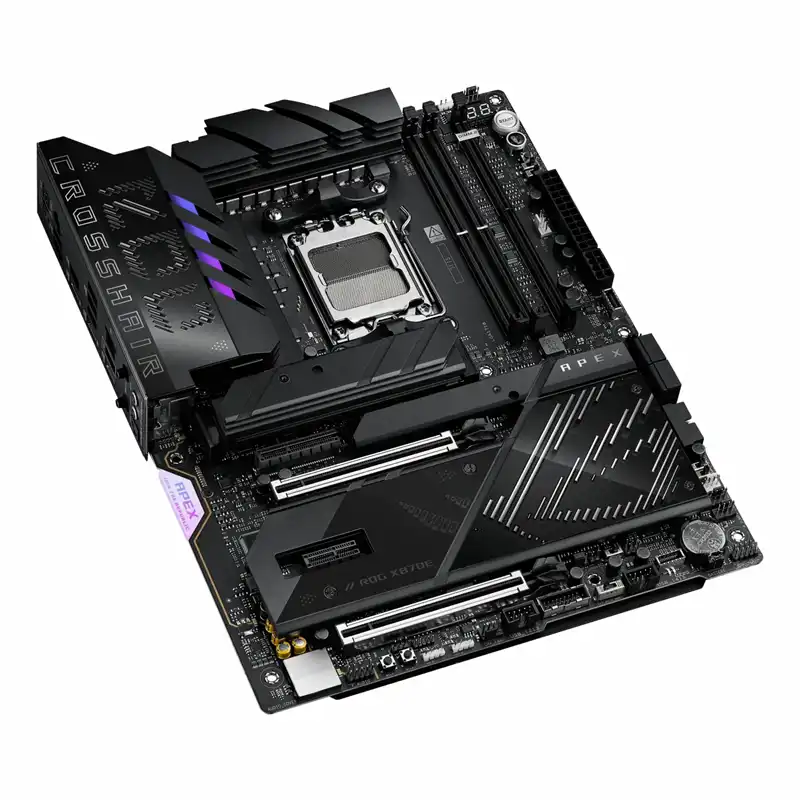

ASUS ROG CROSSHAIR X870E APEX یکی از مادربردهای حرفه‌ای سری ROG Crosshair است که با تمرکز ویژه روی اورکلاک، عملکرد پردازنده‌های AMD Ryzen و استفاده از قطعات سخت‌افزاری رده‌بالا طراحی شده است.

این مادربرد از چیپست AMD X870E و سوکت AM5 استفاده می‌کند و با پردازنده‌های دسکتاپ AMD Ryzen 9000، Ryzen 8000 و Ryzen 7000 سازگار است. فرم فاکتور محصول نیز ATX بوده و برای سیستم‌های گیمینگ قدرتمند و حرفه‌ای مناسب است.

چیپست AMD X870E و سوکت AM5

قلب اصلی مادربرد ROG CROSSHAIR X870E APEX را چیپست AMD X870E تشکیل می‌دهد. این پلتفرم برای پردازنده‌های جدید Ryzen طراحی شده و امکانات گسترده‌ای برای PCIe، حافظه DDR5، ذخیره‌سازی پرسرعت و ارتباطات مدرن در اختیار کاربر قرار می‌دهد.

سوکت AM5 امکان استفاده از پردازنده‌های Ryzen سری 7000، 8000 و 9000 را فراهم می‌کند و APEX به‌صورت ویژه برای سیستم‌هایی طراحی شده است که کاربر قصد دارد از حداکثر توان پردازنده و قابلیت‌های اورکلاک استفاده کند.

مدار تغذیه 18+2+2 فاز

یکی از بخش‌های مهم ROG CROSSHAIR X870E APEX، مدار تغذیه قدرتمند آن است. این مادربرد به آرایش 18+2+2 Power Stage مجهز شده است.

در این ساختار، 18 فاز برای VCORE با توان 110 آمپر، 2 فاز برای SoC با توان 110 آمپر و 2 فاز برای MISC با توان 80 آمپر در نظر گرفته شده است. استفاده از چوک‌های MicroFine Alloy و خازن‌های SMD نیز به پایداری بخش تغذیه کمک می‌کند.

دو کانکتور 8 پین ProCool II

برای تأمین توان پردازنده، این مادربرد به دو کانکتور 8-pin ProCool II مجهز شده است.

این ساختار برای سیستم‌های مجهز به پردازنده‌های قدرتمند Ryzen و همچنین استفاده در سناریوهای اورکلاک طراحی شده و اتصال مطمئن خطوط EPS 12V را فراهم می‌کند.

پشتیبانی از حافظه DDR5

ROG CROSSHAIR X870E APEX دارای 2 اسلات DIMM برای حافظه DDR5 است و از حداکثر 128GB حافظه پشتیبانی می‌کند.

این مادربرد از معماری Dual Channel، حافظه‌های ECC و Non-ECC Unbuffered، فناوری AMD EXPO و ASUS AEMP پشتیبانی می‌کند.

فرکانس بالای حافظه برای اورکلاک

یکی از ویژگی‌های مهم APEX تمرکز آن روی اورکلاک حافظه است. ASUS اعلام کرده است که این مادربرد با پردازنده‌های Ryzen 9000 از حافظه DDR5 با سرعت تا 8200+MT/s در حالت OC پشتیبانی می‌کند.

حداکثر سرعت اعلام‌شده بسته به نسل پردازنده متفاوت است و برای Ryzen 8000 تا 9600+MT/s و برای Ryzen 7000 تا 8000+MT/s اعلام شده است. سرعت واقعی به مدل CPU، نوع حافظه و پیکربندی سیستم بستگی دارد.

فناوری ASUS AEMP و AMD EXPO

پشتیبانی از AMD EXPO و ASUS Enhanced Memory Profile یا AEMP باعث می‌شود تنظیمات حافظه سازگار ساده‌تر انجام شود.

این قابلیت‌ها برای کاربرانی که قصد دارند از کیت‌های DDR5 پرسرعت استفاده کنند، امکان تنظیم آسان‌تر پارامترهای حافظه را فراهم می‌کنند.

دو اسلات PCIe 5.0 x16

مادربرد ROG CROSSHAIR X870E APEX به 2 اسلات PCIe 5.0 x16 مجهز شده است. این اسلات‌ها از حالت‌های x16، x8/x8 و در شرایط مشخص x8/x4/x4 پشتیبانی می‌کنند.

این ساختار برای کارت‌های گرافیک نسل جدید و سایر تجهیزات PCIe پرسرعت طراحی شده و ASUS برای این اسلات‌ها از مکانیزم Q-Release Slim و محافظت SafeSlot استفاده کرده است.

اسلات PCIe 4.0 x4 و PCIe 3.0 x1

علاوه بر دو اسلات PCIe 5.0 x16، این مادربرد دارای یک اسلات PCIe 4.0 x4 و یک اسلات PCIe 3.0 x1 نیز هست.

این اسلات‌ها امکان نصب تجهیزات جانبی مانند کارت‌های توسعه، کارت صدا، کارت شبکه و سایر تجهیزات سازگار را فراهم می‌کنند.

پنج اسلات M.2

یکی از ویژگی‌های شاخص X870E APEX، پشتیبانی از مجموع 5 اسلات M.2 است.

سه اسلات M.2 داخلی مادربرد از PCIe 5.0 x4 پشتیبانی می‌کنند و دو اسلات دیگر از طریق کارت ROG DIMM.2 در اختیار کاربر قرار می‌گیرند که هر دو از PCIe 4.0 x4 پشتیبانی می‌کنند.

بنابراین مجموعاً:

5 عدد M.2 = 3 عدد PCIe 5.0 x4 + 2 عدد PCIe 4.0 x4

کارت ROG DIMM.2

کارت ROG DIMM.2 یکی از امکانات اختصاصی این مادربرد است که امکان نصب دو SSD M.2 اضافه را در کنار اسلات‌های حافظه فراهم می‌کند.

این کارت به هیت‌سینک مجهز شده و برای خنک‌سازی SSDهای نصب‌شده نیز طراحی شده است. در نتیجه کاربر می‌تواند تعداد بیشتری SSD پرسرعت را بدون اشغال اسلات‌های اصلی M.2 روی مادربرد نصب کند.

چهار پورت SATA 6Gb/s

برای اتصال حافظه‌های SATA، مادربرد دارای 4 پورت SATA 6Gb/s است.

این پورت‌ها امکان استفاده هم‌زمان از SSDهای SATA و هارددیسک‌های سازگار را فراهم می‌کنند و در کنار پنج اسلات M.2، فضای ذخیره‌سازی گسترده‌ای در اختیار کاربر قرار می‌دهند.

پشتیبانی از RAID

ROG CROSSHAIR X870E APEX از فناوری AMD RAIDXpert2 پشتیبانی می‌کند. سطح پشتیبانی RAID بر اساس نسل پردازنده متفاوت است.

برای Ryzen 9000 حالت‌های RAID 0، 1، 5 و 10 پشتیبانی می‌شود؛ Ryzen 8000 از RAID 0 و 1 و Ryzen 7000 از RAID 0، 1 و 10 پشتیبانی می‌کند.

شبکه 5Gb Ethernet

برای اتصال شبکه سیمی، این مادربرد به کنترلر Realtek 5Gb Ethernet مجهز شده است.

پشتیبانی از شبکه 5 گیگابیتی امکان انتقال سریع‌تر اطلاعات در شبکه داخلی، استفاده از تجهیزات NAS و انتقال فایل‌های حجیم را فراهم می‌کند. ASUS همچنین فناوری LANGuard را برای محافظت بیشتر از اتصال شبکه در نظر گرفته است.

Wi-Fi 7

اتصال بی‌سیم Wi-Fi 7 یکی از امکانات ارتباطی مهم X870E APEX است. این مادربرد از Wi-Fi 7 با ساختار 2×2 و باندهای 2.4، 5 و 6GHz پشتیبانی می‌کند.

پشتیبانی از کانال‌های 320MHz و قابلیت‌های نسل جدید Wi-Fi 7 امکان استفاده از ارتباط بی‌سیم پرسرعت‌تر و کم‌تأخیرتر را فراهم می‌کند؛ البته قابلیت‌های نهایی به ماژول Wi-Fi، سیستم‌عامل و قوانین منطقه‌ای بستگی دارند.

بلوتوث 5.4

این مادربرد از Bluetooth 5.4 نیز پشتیبانی می‌کند. ماژول بی‌سیم می‌تواند بسته به نسخه نصب‌شده در محصول از Qualcomm QCNCM865 یا MediaTek MT7927 استفاده کند، بنابراین ASUS توصیه می‌کند مشخصات ماژول روی محصول بررسی شود.

پورت‌های USB4

در بخش پورت‌های پشتی، 2 پورت USB4 Type-C با سرعت 40Gbps قرار گرفته است.

USB4 برای اتصال تجهیزات ذخیره‌سازی پرسرعت، لوازم جانبی حرفه‌ای و نمایشگرهای سازگار کاربرد دارد و خروجی تصویر USB-C را نیز پشتیبانی می‌کند. ASUS حداکثر وضوح 4K@60Hz را طبق DisplayPort 1.4a برای این خروجی‌ها اعلام کرده است.

USB Type-C با شارژ سریع 60 وات

در بخش داخلی مادربرد یک کانکتور USB 20Gbps Type-C با قابلیت Quick Charge 4+ وجود دارد که می‌تواند در شرایط مناسب تا 60 وات توان خروجی ارائه دهد.

برای رسیدن به توان 60 وات، اتصال کابل برق PCIe به کانکتور 8 پین مربوطه الزامی است؛ در غیر این صورت توان خروجی به 27 وات محدود می‌شود.

پورت‌های USB متنوع

در پنل پشتی مجموعاً 10 پورت USB قرار گرفته است که شامل دو USB4 Type-C، شش پورت USB 10Gbps و دو پورت USB 5Gbps می‌شود.

در بخش داخلی نیز کانکتورهای USB 20Gbps، هدرهای USB 5Gbps و هدرهای USB 2.0 در نظر گرفته شده‌اند.

صدای ROG SupremeFX

بخش صوتی این مادربرد از ROG SupremeFX با کدک Realtek ALC4080 بهره می‌برد و از صدای 7.1 کاناله پشتیبانی می‌کند.

این سیستم صوتی به آمپلی‌فایر Savitech SV3H712، جک‌های طلایی، خازن‌های صوتی باکیفیت و فناوری محافظ صوتی SupremeFX مجهز شده است.

کیفیت صدای 32 بیت و 384 کیلوهرتز

کدک صوتی ALC4080 از پخش صوتی تا 32-bit/384kHz در پنل جلویی پشتیبانی می‌کند. خروجی استریو نیز تا 120dB SNR و ورودی ضبط تا 110dB SNR مشخص شده است.

در کنار سخت‌افزار صوتی، پشتیبانی از Dolby Atmos نیز برای تجربه صوتی فراگیرتر در دسترس است.

نورپردازی RGB و Aura Sync

ROG CROSSHAIR X870E APEX از نورپردازی ASUS Aura Sync پشتیبانی می‌کند و دارای 3 هدر Addressable Gen 2 RGB است.

به کمک این هدرها می‌توان تجهیزات RGB سازگار را به مادربرد متصل و نورپردازی آن‌ها را با سایر قطعات سازگار ASUS هماهنگ کرد.

سیستم خنک‌کننده VRM

ASUS برای بخش VRM از هیت‌سینک‌های بزرگ با طراحی متصل به heatpipe استفاده کرده است. این ساختار سطح تماس و ظرفیت دفع حرارت را افزایش می‌دهد.

سه اسلات M.2 داخلی نیز دارای هیت‌سینک و بک‌پلیت هستند و کارت ROG DIMM.2 نیز از هیت‌سینک اختصاصی بهره می‌برد.

کیت ROG Memory Fan

یکی از تجهیزات همراه این مادربرد، ROG Memory Fan Kit است. این کیت برای ایجاد جریان هوای مستقیم روی ماژول‌های حافظه طراحی شده و به‌خصوص هنگام استفاده از حافظه‌های DDR5 با فرکانس بالا و اورکلاک می‌تواند مورد استفاده قرار گیرد.

امکانات اختصاصی اورکلاک

APEX به مجموعه‌ای از امکانات سخت‌افزاری مخصوص اورکلاک مجهز شده است که شامل LN2 Mode، ProbeIt، ReTry، Safe Boot، Slow Mode، Start Button و BCLK Button می‌شود.

وجود این کنترل‌ها باعث شده مادربرد برای کاربرانی که به تنظیمات پیشرفته پردازنده، حافظه و BCLK علاقه دارند، امکانات بیشتری نسبت به مادربردهای معمولی ارائه دهد.

Q-Code و Q-LED

برای عیب‌یابی سیستم، ASUS قابلیت Q-Code و Q-LED را روی مادربرد قرار داده است.

Q-LED می‌تواند وضعیت CPU، DRAM، VGA و Boot Device را نمایش دهد و Q-Code نیز برای بررسی وضعیت راه‌اندازی سیستم و عیب‌یابی دقیق‌تر کاربرد دارد.

BIOS FlashBack و Clear CMOS

مادربرد به دکمه‌های BIOS FlashBack و Clear CMOS مجهز شده است. این قابلیت‌ها دسترسی به عملیات بازیابی و تنظیم مجدد BIOS را ساده‌تر می‌کنند.

BIOS FlashBack برای به‌روزرسانی BIOS بدون نیاز به راه‌اندازی کامل سیستم کاربرد دارد و Clear CMOS برای بازگرداندن تنظیمات BIOS به حالت پیش‌فرض استفاده می‌شود.

طراحی ROG و ساختار حرفه‌ای

طراحی ROG CROSSHAIR X870E APEX کاملاً مطابق زبان طراحی محصولات رده‌بالای Republic of Gamers انجام شده است.

هیت‌سینک‌های بزرگ، بک‌پلیت فلزی، پوشش بخش I/O، المان‌های ROG و نورپردازی Aura Sync ظاهر این مادربرد را برای سیستم‌های گیمینگ حرفه‌ای و رده‌بالا مناسب کرده‌اند.

نرم‌افزار Armoury Crate

این مادربرد از Armoury Crate و مجموعه‌ای از ابزارهای اختصاصی ASUS پشتیبانی می‌کند. کاربر می‌تواند از این نرم‌افزار برای مدیریت تنظیمات سیستم، نورپردازی، فن‌ها و برخی قابلیت‌های مادربرد استفاده کند.

فناوری‌هایی مانند AI Cooling II، AI Networking II، AI Overclocking، AI Cache Boost، Fan Xpert 4 و Aura Sync نیز در مجموعه امکانات نرم‌افزاری و مدیریتی این مدل قرار دارند.

AI Cooling II

فناوری AI Cooling II برای مدیریت هوشمندتر عملکرد فن‌های سیستم طراحی شده است. این قابلیت با بررسی شرایط حرارتی و بار سیستم می‌تواند به تنظیم خودکار عملکرد خنک‌کننده‌ها کمک کند.

AI Networking II

AI Networking II برای مدیریت و بهینه‌سازی اتصال شبکه طراحی شده است و در کنار کارت شبکه 5GbE و Wi-Fi 7، امکانات نرم‌افزاری بیشتری برای مدیریت ترافیک شبکه ارائه می‌دهد.

مناسب برای سیستم‌های گیمینگ حرفه‌ای

ترکیب چیپست X870E، مدار تغذیه 18+2+2، دو PCIe 5.0 x16، پنج M.2، DDR5 پرسرعت، Wi-Fi 7، شبکه 5GbE و USB4، این مادربرد را برای سیستم‌هایی با سخت‌افزار رده‌بالا مناسب می‌کند.

به‌خصوص کاربرانی که قصد استفاده از پردازنده‌های قدرتمند Ryzen و حافظه‌های DDR5 با فرکانس بالا را دارند، می‌توانند از امکانات گسترده APEX استفاده کنند.

مناسب برای اورکلاک حرفه‌ای

تمرکز اصلی سری APEX بر قابلیت‌های اورکلاک است. مدار تغذیه قدرتمند، دو کانکتور ProCool II، امکانات LN2، کنترل‌های سخت‌افزاری متعدد، Q-Code، تنظیمات پیشرفته BIOS و پشتیبانی از حافظه‌های DDR5 بسیار سریع، این مدل را به یک پلتفرم تخصصی برای اورکلاک تبدیل کرده است.

ابعاد و فرم فاکتور

ROG CROSSHAIR X870E APEX در فرم فاکتور ATX تولید شده و ابعاد آن 30.5 × 24.4 سانتی‌متر است.

این ابعاد امکان استفاده از مادربرد را در کیس‌های استاندارد سازگار با فرم فاکتور ATX فراهم می‌کند.

جمع‌بندی مادربرد ASUS ROG CROSSHAIR X870E APEX

ASUS ROG CROSSHAIR X870E APEX یک مادربرد رده‌بالا با تمرکز ویژه بر پردازنده‌های AMD Ryzen، اورکلاک و استفاده از سخت‌افزارهای نسل جدید است. پشتیبانی از AMD X870E، سوکت AM5، دو اسلات DDR5 با ظرفیت حداکثر 128GB، سرعت حافظه تا 8200+MT/s با Ryzen 9000، مدار تغذیه 18+2+2، دو PCIe 5.0 x16، پنج M.2، کارت ROG DIMM.2، Wi-Fi 7، شبکه 5GbE، USB4، صدای SupremeFX ALC4080، Aura Sync و مجموعه امکانات اختصاصی ROG از ویژگی‌های اصلی این مدل هستند.
