طراحی Micro-ATX و مناسب سیستم‌های اداری

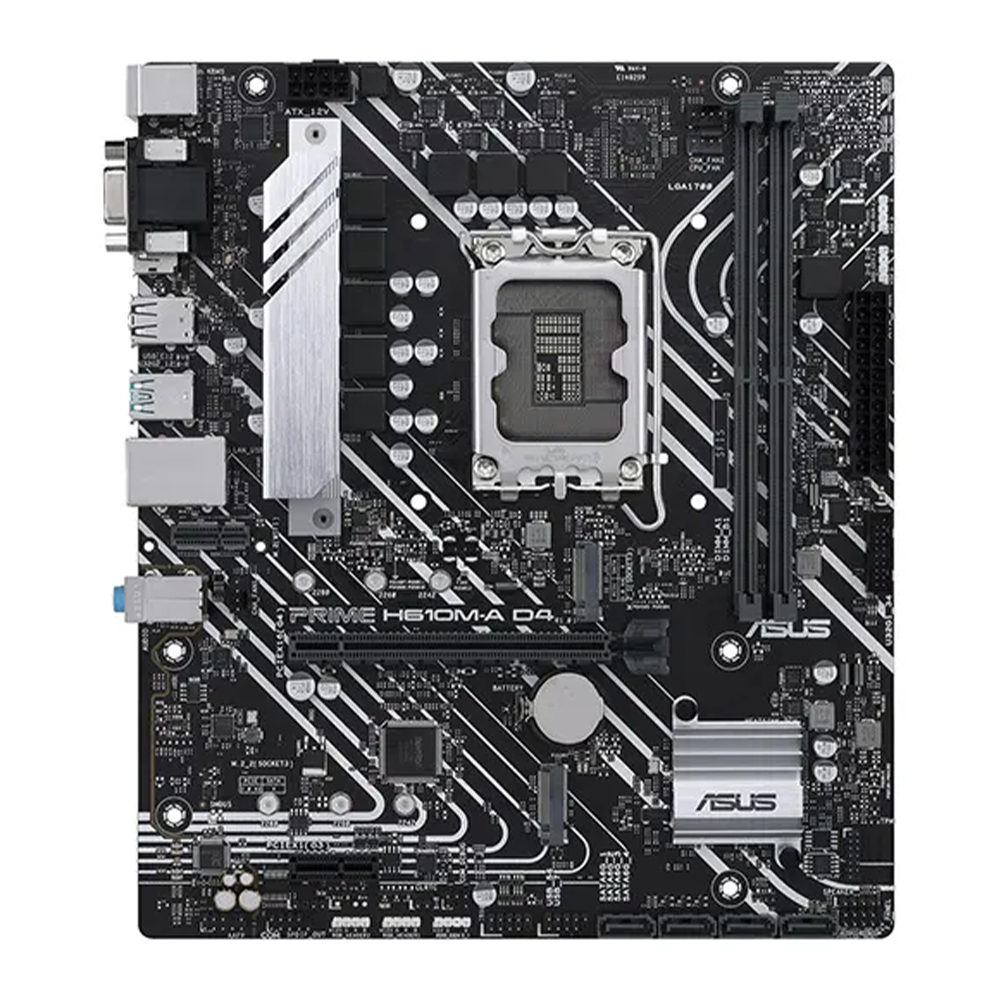

ASUS PRIME H610M-C/PS D4 با فرم فاکتور Micro-ATX و ابعاد حدود 24.4 × 22 سانتی‌متر طراحی شده است.

ابعاد جمع‌وجور این مادربرد باعث می‌شود بتوان از آن در کیس‌های Micro-ATX و بسیاری از کیس‌های استاندارد ATX استفاده کرد.

سری PRIME ایسوس با تمرکز روی پایداری، استفاده روزمره، سیستم‌های اداری و اسمبل اقتصادی طراحی شده و مدل H610M-C/PS D4 نیز بیشتر برای ساخت سیستم‌های کاربردی و پایدار مناسب است.

چیپست Intel H610 و سوکت LGA1700

این مادربرد از چیپست Intel H610 استفاده می‌کند و دارای سوکت LGA1700 است.

طبق اطلاعات ASUS، PRIME H610M-C/PS D4 برای پردازنده‌های Intel Core نسل 14، نسل 13 و نسل 12، همچنین پردازنده‌های Pentium Gold و Celeron طراحی شده است. پشتیبانی از نسل‌های جدیدتر به نسخه BIOS و فهرست CPUهای پشتیبانی‌شده بستگی دارد.

بنابراین می‌توان این مادربرد را برای ساخت سیستم‌های اداری، خانگی، آموزشی و سیستم‌های اقتصادی مبتنی بر پلتفرم LGA1700 استفاده کرد.

پشتیبانی از حافظه DDR4

PRIME H610M-C/PS D4 دارای 2 اسلات DIMM برای حافظه DDR4 است.

حداکثر ظرفیت حافظه قابل پشتیبانی این مدل 64GB است و از حافظه‌های DDR4 با فرکانس‌های:

• 3200MHz
• 2933MHz
• 2800MHz
• 2666MHz
• 2400MHz
• 2133MHz

پشتیبانی می‌کند.

همچنین معماری حافظه Dual Channel و فناوری Intel XMP برای این مادربرد در نظر گرفته شده است.

اسلات PCIe 4.0 برای کارت گرافیک

این مادربرد دارای یک اسلات اصلی PCIe 4.0 x16 است که از مسیر پردازنده استفاده می‌کند.

این اسلات برای نصب کارت‌های گرافیک مجزا مانند مدل‌های مختلف NVIDIA GeForce و AMD Radeon مناسب است و پهنای باند PCIe 4.0 را در اختیار کارت گرافیک قرار می‌دهد.

در کنار آن، دو اسلات PCIe 3.0 x1 نیز برای نصب کارت‌های توسعه مانند کارت صدا، کارت شبکه، کارت کپچر و سایر تجهیزات سازگار در اختیار کاربر قرار گرفته است.

وجود اسلات PCI قدیمی

یکی از ویژگی‌های متفاوت PRIME H610M-C/PS D4 وجود یک اسلات PCI استاندارد است.

وجود این اسلات در مادربردهای جدید کمتر دیده می‌شود و می‌تواند برای سیستم‌هایی که هنوز به کارت‌های توسعه قدیمی PCI نیاز دارند، کاربردی باشد.

ذخیره‌سازی با M.2 PCIe 3.0 x4

این مادربرد به یک اسلات M.2 Key M مجهز شده است.

اسلات M.2 از اندازه‌های:

• 2242
• 2260
• 2280

پشتیبانی می‌کند و رابط آن PCIe 3.0 x4 است.

این رابط می‌تواند پهنای باندی تا حدود 32Gbps را در اختیار SSD سازگار قرار دهد و نسبت به هارددیسک‌های سنتی و SSDهای SATA، امکان استفاده از حافظه NVMe سریع‌تر را فراهم می‌کند.

چهار پورت SATA 6Gb/s

برای اتصال هارددیسک، SSD ساتا و سایر تجهیزات ذخیره‌سازی، چهار پورت SATA 6Gb/s در اختیار کاربر قرار گرفته است.

بنابراین امکان ترکیب یک SSD NVMe در اسلات M.2 با چند حافظه SATA وجود دارد.

در مجموع، ترکیب 1× M.2 PCIe 3.0 x4 + 4× SATA 6Gb/s برای سیستم‌های اداری و خانگی اقتصادی مناسب است.

شبکه Intel Gigabit Ethernet

PRIME H610M-C/PS D4 به کنترلر شبکه Intel 1Gb Ethernet مجهز شده است.

این رابط شبکه سرعت انتقال داده تا 1Gbps را پشتیبانی می‌کند و برای اتصال به شبکه داخلی، اینترنت، انتقال فایل و استفاده‌های روزمره مناسب است.

فناوری ASUS LANGuard نیز برای محافظت بیشتر از مدار شبکه در برابر نوسانات و تخلیه الکتریکی در نظر گرفته شده است.

بدون Wi-Fi و Bluetooth

این مدل به صورت داخلی به Wi-Fi یا Bluetooth مجهز نشده است.

در صورت نیاز به اتصال بی‌سیم، کاربر باید از دانگل USB یا کارت توسعه سازگار استفاده کند.

این موضوع با توجه به ماهیت این مادربرد و تمرکز آن روی سیستم‌های اداری و اقتصادی، نکته‌ای مهم هنگام انتخاب محصول است.

خروجی‌های تصویری متنوع

PRIME H610M-C/PS D4 برای استفاده از گرافیک مجتمع پردازنده، سه خروجی تصویر در اختیار کاربر قرار می‌دهد:

• DisplayPort
• HDMI
• D-Sub / VGA

خروجی DisplayPort تا 4K در 60Hz و خروجی HDMI نیز تا 4K در 60Hz را طبق مشخصات ASUS پشتیبانی می‌کنند.

وجود VGA نیز امکان اتصال مانیتورهای قدیمی‌تر را فراهم می‌کند و برای سیستم‌های اداری که از نمایشگرهای قدیمی استفاده می‌کنند، مزیت محسوب می‌شود.

چهار پورت USB در پنل پشتی

در پنل پشت مادربرد مجموعاً چهار پورت USB قرار گرفته است:

• 2× USB 3.2 Gen 1 Type-A
• 2× USB 2.0 Type-A

پورت‌های USB 3.2 Gen 1 سرعت انتقال داده تا 5Gbps را ارائه می‌کنند و برای اتصال هارد اکسترنال، فلش مموری و تجهیزات جانبی مناسب هستند.

هدرهای USB داخلی

برای اتصال پورت‌های USB کیس نیز هدرهای داخلی در نظر گرفته شده‌اند.

مادربرد دارای:

• 1× هدر USB 3.2 Gen 1 برای دو پورت اضافی
• 2× هدر USB 2.0 برای چهار پورت اضافی

است.

در نتیجه تعداد پورت‌های USB قابل استفاده در سیستم، با توجه به پورت‌های کیس و ماژول‌های سازگار، می‌تواند بیشتر از پورت‌های موجود در پنل پشتی باشد.

بدون USB Type-C

PRIME H610M-C/PS D4 فاقد پورت USB Type-C در پنل پشتی و هدر داخلی Type-C است.

بنابراین اگر اتصال مستقیم تجهیزات USB-C برای شما اهمیت زیادی دارد، باید از تبدیل یا کارت توسعه مناسب استفاده کنید.

صدای 7.1 کاناله

این مادربرد از Realtek 7.1 Surround Sound High Definition Audio CODEC استفاده می‌کند.

سیستم صوتی از قابلیت‌هایی مانند:

• Jack Detection
• Multi-Streaming
• Front Panel Jack-Retasking
• پخش صوتی تا 24-bit / 192kHz

پشتیبانی می‌کند.

در پنل پشتی نیز 3 جک 3.5 میلی‌متری صدا قرار گرفته است.

پورت‌های PS/2 برای کیبورد و ماوس

یکی از ویژگی‌های کاربردی این مدل برای سیستم‌های اداری، وجود دو پورت PS/2 مجزا است:

• PS/2 Keyboard
• PS/2 Mouse

این پورت‌ها برای استفاده از کیبورد و ماوس‌های قدیمی یا سیستم‌هایی که به اتصال PS/2 نیاز دارند، کاربردی هستند.

پشتیبانی از تجهیزات قدیمی و سازمانی

PRIME H610M-C/PS D4 علاوه بر امکانات معمول یک مادربرد مدرن، برای سیستم‌های سازمانی و اداری امکاناتی مانند COM Port، LPT Header و COM Debug Header را نیز ارائه می‌کند.

وجود این رابط‌ها می‌تواند برای تجهیزات قدیمی، دستگاه‌های صنعتی، سیستم‌های فروشگاهی و کاربردهای سازمانی مفید باشد.

COM Debug Header و عیب‌یابی سیستم

این مدل دارای COM Debug Header است و ASUS آن را یکی از قابلیت‌های ویژه این مادربرد برای عیب‌یابی معرفی کرده است.

همچنین فناوری Q-LED Core برای کمک به تشخیص مشکلات بوت سیستم در نظر گرفته شده است.

نکته مهم اینکه Q-LED Core با نمایشگر عددی دو رقمی Debug متفاوت است؛ بنابراین این مادربرد نمایشگر عددی Debug مستقل ندارد.

Self-Recovering BIOS

یکی از قابلیت‌های مهم PRIME H610M-C/PS D4 فناوری ASUS Self Recovering BIOS است.

این قابلیت برای بازیابی خودکار BIOS در شرایط خاص طراحی شده و می‌تواند در سناریوهای مربوط به خرابی یا اختلال در BIOS، روند بازیابی سیستم را ساده‌تر کند.

این ویژگی برای سیستم‌های اداری و سازمانی که پایداری سیستم اهمیت زیادی دارد، کاربردی است.

Event Log برای مدیریت سیستم

ASUS در این مدل قابلیت Event Log را نیز ارائه کرده است.

این قابلیت امکان ثبت و مدیریت اطلاعات و رویدادهای مربوط به سیستم را فراهم می‌کند و برای عیب‌یابی و مدیریت سیستم می‌تواند کاربردی باشد.

خنک‌سازی و هدرهای فن

PRIME H610M-C/PS D4 دارای دو هدر فن است:

• 1× CPU Fan
• 1× Chassis Fan

این ساختار برای سیستم‌های معمولی و اداری مناسب است و امکان اتصال فن پردازنده و یک فن کیس را فراهم می‌کند.

کانکتورهای برق

برای تأمین برق مادربرد و پردازنده، این مدل دارای:

• 1× کانکتور 24-pin Main Power
• 1× کانکتور 8-pin +12V CPU

است.

کانکتور 8 پین پردازنده برق موردنیاز CPU را تأمین می‌کند و کانکتور 24 پین نیز برای تغذیه اصلی مادربرد استفاده می‌شود.

مناسب برای چه کسانی است؟

ASUS PRIME H610M-C/PS D4 بیشتر برای کاربرانی مناسب است که به دنبال یک مادربرد DDR4 اقتصادی و پایدار برای پلتفرم LGA1700 هستند.

کاربردهای مناسب این مدل شامل:

• سیستم‌های اداری
• سیستم‌های فروشگاهی
• کامپیوترهای سازمانی
• سیستم‌های خانگی
• کامپیوترهای آموزشی
• سیستم‌های اقتصادی
• کامپیوترهای حسابداری
• سیستم‌های عمومی
• سیستم‌های مجهز به تجهیزات قدیمی PCI
• سیستم‌هایی با مانیتور VGA
• سیستم‌های دارای تجهیزات COM

است.

جمع‌بندی

ASUS PRIME H610M-C/PS D4 یک مادربرد Micro-ATX اقتصادی و کاربردی برای پردازنده‌های Intel LGA1700 است که از حافظه DDR4 تا ظرفیت 64GB، یک اسلات PCIe 4.0 x16، دو اسلات PCIe 3.0 x1 و یک اسلات PCI قدیمی پشتیبانی می‌کند.

در بخش ذخیره‌سازی، یک اسلات M.2 PCIe 3.0 x4 در کنار چهار پورت SATA 6Gb/s قرار گرفته است. شبکه نیز توسط کنترلر Intel Gigabit Ethernet تأمین می‌شود و قابلیت ASUS LANGuard برای محافظت بیشتر از اتصال شبکه در نظر گرفته شده است.

از نظر خروجی تصویر نیز وجود هم‌زمان DisplayPort، HDMI و VGA انعطاف خوبی ایجاد کرده است. چهار USB در پنل پشتی، هدرهای USB داخلی، صدای Realtek 7.1، دو پورت PS/2، COM و قابلیت‌های مدیریتی مانند Self-Recovering BIOS، Event Log و COM Debug Header نیز این مدل را برای سیستم‌های اداری و سازمانی مناسب‌تر می‌کنند.

در مجموع، اگر هدف ساخت یک سیستم اقتصادی، اداری یا سازمانی با حافظه DDR4 و پردازنده‌های Intel نسل 12، 13 یا 14 باشد و امکاناتی مانند Wi-Fi، Bluetooth و USB-C ضروری نباشند، PRIME H610M-C/PS D4 می‌تواند انتخابی کاربردی باشد.
