طراحی Micro-ATX و ساختار جمع‌وجور

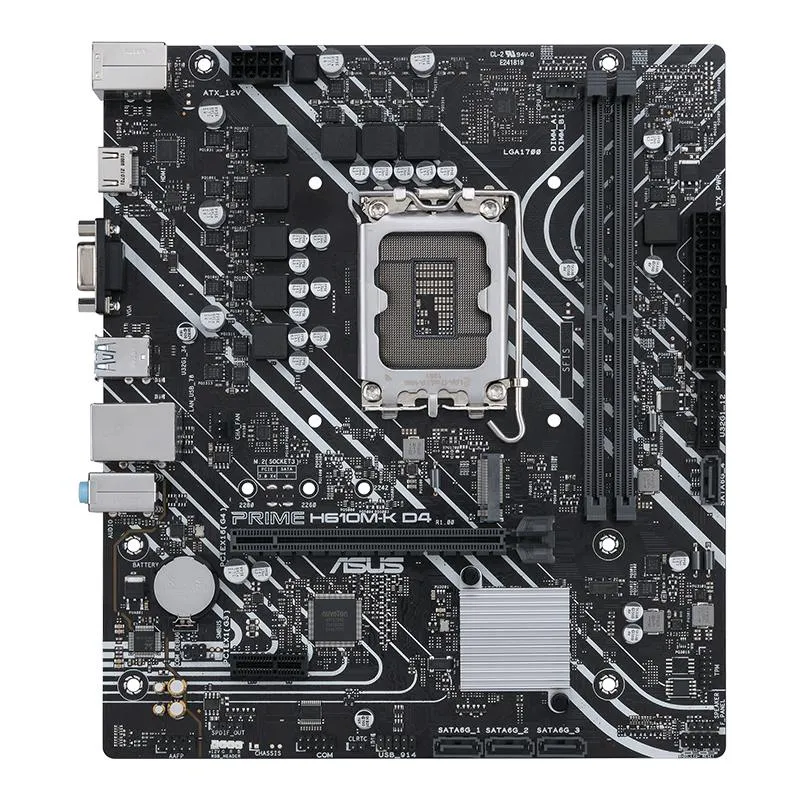

ASUS PRIME H610M-K D4 با فرم فاکتور Micro-ATX و ابعاد حدود 23.4 × 20.3 سانتی‌متر طراحی شده است.

ابعاد کوچک این مادربرد باعث می‌شود بتوان از آن در کیس‌های Micro-ATX و بسیاری از کیس‌های استاندارد استفاده کرد. طراحی سری PRIME ایسوس روی پایداری، سازگاری و ارائه امکانات ضروری برای ساخت سیستم‌های اقتصادی و روزمره تمرکز دارد.

چیپست Intel H610 و سوکت LGA1700

این مادربرد از چیپست Intel H610 و سوکت LGA1700 استفاده می‌کند.

PRIME H610M-K D4 از پردازنده‌های:

• Intel Core نسل 14
• Intel Core نسل 13
• Intel Core نسل 12
• Intel Pentium Gold
• Intel Celeron

پشتیبانی می‌کند.

پشتیبانی دقیق از هر پردازنده به نسخه BIOS و CPU Support List رسمی ASUS بستگی دارد.

پشتیبانی از حافظه DDR4 تا 64GB

PRIME H610M-K D4 دارای 2 اسلات DIMM برای حافظه DDR4 است و حداکثر 64GB حافظه را پشتیبانی می‌کند.

فرکانس‌های رسمی حافظه شامل:

• DDR4-3200
• DDR4-3000
• DDR4-2933
• DDR4-2800
• DDR4-2666
• DDR4-2400
• DDR4-2133

هستند.

این مادربرد از Dual Channel Memory Architecture و Intel XMP نیز پشتیبانی می‌کند.

PCIe 4.0 x16 برای کارت گرافیک

برای نصب کارت گرافیک یک اسلات اصلی PCIe 4.0 x16 در نظر گرفته شده است.

این اسلات مستقیماً از مسیر پردازنده استفاده می‌کند و برای نصب کارت‌های گرافیک مجزا مناسب است.

همچنین ASUS از طراحی SafeSlot Core برای افزایش استحکام اسلات PCIe استفاده کرده است.

اسلات PCIe 3.0 x1

در کنار اسلات اصلی کارت گرافیک، یک اسلات PCIe 3.0 x1 نیز قرار گرفته است.

از این اسلات می‌توان برای نصب تجهیزات توسعه مانند کارت شبکه، کارت صدا، کارت کپچر یا سایر کارت‌های سازگار PCIe استفاده کرد.

یک اسلات M.2 با پشتیبانی PCIe و SATA

PRIME H610M-K D4 دارای 1 اسلات M.2 Key M است که از اندازه‌های:

• 2242
• 2260
• 2280

پشتیبانی می‌کند.

این اسلات از PCIe 3.0 x4 و همچنین SATA Mode پشتیبانی می‌کند. در حالت PCIe 3.0 x4، پهنای باند تئوری این رابط تا حدود 32Gbps است.

اشتراک M.2 با SATA

یک نکته مهم در طراحی این مادربرد وجود دارد.

اسلات M.2 با پورت SATA6G_4 پهنای باند مشترک دارد. اگر یک حافظه M.2 در حالت SATA Mode روی مادربرد نصب شود، پورت SATA6G_4 غیرفعال خواهد شد.

چهار پورت SATA 6Gb/s

برای اتصال حافظه‌های SATA، این مادربرد به 4 پورت SATA 6Gb/s مجهز شده است.

از این پورت‌ها می‌توان برای اتصال:

• هارددیسک
• SSD SATA
• تجهیزات ذخیره‌سازی داخلی
• سایر دستگاه‌های SATA

استفاده کرد.

در مجموع، ترکیب 1× M.2 + 4× SATA برای سیستم‌های اقتصادی و روزمره مناسب است.

شبکه Realtek Gigabit Ethernet

PRIME H610M-K D4 از کنترلر شبکه Realtek 1Gb Ethernet استفاده می‌کند.

این رابط شبکه سرعت تا 1Gbps را پشتیبانی می‌کند و برای اتصال به اینترنت، شبکه داخلی، انتقال فایل و استفاده‌های روزمره مناسب است.

فناوری ASUS LANGuard نیز برای محافظت بیشتر از مدار شبکه در نظر گرفته شده است.

بدون Wi-Fi و Bluetooth

این مدل به‌صورت داخلی دارای Wi-Fi یا Bluetooth نیست.

بنابراین برای استفاده از شبکه بی‌سیم یا Bluetooth باید از دانگل USB یا کارت توسعه سازگار استفاده شود.

خروجی‌های تصویر HDMI و VGA

PRIME H610M-K D4 دارای دو خروجی تصویر است:

• 1× HDMI
• 1× D-Sub / VGA

خروجی HDMI از رزولوشن 4K@60Hz پشتیبانی می‌کند. استفاده از خروجی‌های تصویر مادربرد به وجود گرافیک مجتمع در پردازنده نیز وابسته است.

وجود VGA نیز امکان اتصال مانیتورهای قدیمی‌تر را فراهم می‌کند و برای سیستم‌های اداری و اقتصادی کاربردی است.

USB 3.2 Gen 1 و USB 2.0

در پنل پشتی مجموعاً 6 پورت USB قرار گرفته است:

• 2× USB 3.2 Gen 1 Type-A
• 4× USB 2.0 Type-A

پورت‌های USB 3.2 Gen 1 سرعت انتقال داده تا 5Gbps را ارائه می‌کنند و برای اتصال حافظه‌های اکسترنال، فلش، ماوس، کیبورد و سایر تجهیزات مناسب هستند.

هدرهای USB داخلی

برای اتصال پورت‌های USB جلوی کیس نیز دو هدر داخلی در نظر گرفته شده است:

• 1× USB 3.2 Gen 1 Header برای 2 پورت USB 3.2 Gen 1
• 1× USB 2.0 Header برای 2 پورت USB 2.0

بنابراین کیس‌های دارای پورت USB در پنل جلویی نیز قابل استفاده هستند.

بدون USB Type-C

PRIME H610M-K D4 فاقد پورت USB Type-C و هدر داخلی USB Type-C است.

در نتیجه برای اتصال مستقیم تجهیزات USB-C باید از تبدیل یا کارت توسعه مناسب استفاده شود.

صدای Realtek 7.1 کاناله

این مادربرد از Realtek 7.1 Surround Sound High Definition Audio CODEC استفاده می‌کند.

سیستم صوتی از قابلیت‌هایی مانند:

• Jack Detection
• Multi-Streaming
• Front Panel Jack-Retasking
• پخش تا 24-bit / 192kHz

پشتیبانی می‌کند.

ASUS همچنین از Audio Shielding و Dedicated Audio PCB Layers برای بهبود طراحی بخش صوتی استفاده کرده است.

در پنل پشتی نیز 3 جک 3.5 میلی‌متری صدا قرار گرفته است.

خروجی دیجیتال S/PDIF

این مادربرد دارای S/PDIF Out Header داخلی است.

بنابراین در صورت استفاده از پنل یا ماژول سازگار، می‌توان خروجی صدای دیجیتال S/PDIF را به سیستم اضافه کرد.

توجه داشته باشید که پورت Optical S/PDIF روی پنل پشتی وجود ندارد و خروجی دیجیتال به شکل هدر داخلی ارائه شده است.

پورت PS/2 ترکیبی

در پنل پشتی یک PS/2 Keyboard/Mouse Combo Port وجود دارد.

این پورت امکان استفاده از کیبورد یا ماوس‌های PS/2 را فراهم می‌کند و برای سیستم‌های اداری یا تجهیزات قدیمی‌تر کاربردی است.

نورپردازی RGB

PRIME H610M-K D4 از فناوری نورپردازی ASUS RGB پشتیبانی می‌کند.

یک RGB Header برای اتصال تجهیزات RGB سازگار روی مادربرد قرار گرفته است.

همچنین ASUS از قابلیت Aura Sync برای مدیریت نورپردازی سازگار استفاده می‌کند.

نکته: این مدل دارای RGB Header استاندارد است و نباید آن را با هدر Addressable Gen 2 یا ARGB اشتباه گرفت.

خنک‌سازی و هدرهای فن

مادربرد دارای دو هدر فن است:

• 1× CPU Fan Header
• 1× Chassis Fan Header

بنابراین امکان اتصال فن پردازنده و یک فن کیس به‌صورت مستقیم وجود دارد.

ASUS همچنین از Aluminum Heatsink Design و نرم‌افزار Fan Xpert برای مدیریت سیستم خنک‌کننده استفاده کرده است.

DIGI+ VRM و 5X Protection III

ASUS در این مدل از مجموعه حفاظتی 5X Protection III استفاده کرده است.

این مجموعه شامل:

• DIGI+ VRM
• LANGuard
• Overvoltage Protection
• SafeSlot Core
• Stainless-Steel Back I/O

است.

این فناوری‌ها برای افزایش پایداری و محافظت از بخش‌های مختلف مادربرد در نظر گرفته شده‌اند.

Q-DIMM و Q-Slot

برای نصب آسان‌تر قطعات، ASUS از قابلیت‌های Q-DIMM و Q-Slot استفاده کرده است.

Q-DIMM نصب و خارج کردن ماژول‌های RAM را ساده‌تر می‌کند و Q-Slot نیز برای نصب و جداسازی کارت گرافیک طراحی شده است.

BIOS و امکانات نرم‌افزاری

PRIME H610M-K D4 دارای 128Mb Flash ROM و BIOS از نوع UEFI AMI است.

از امکانات نرم‌افزاری و BIOS این مادربرد می‌توان به موارد زیر اشاره کرد:

• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• ASUS UEFI BIOS EZ Mode
• Armoury Crate
• AI Suite 3
• TurboV EVO
• EPU
• DIGI+ VRM
• Fan Xpert
• ASUS CPU-Z

اشاره کرد.

Q-LED و عیب‌یابی

در مشخصات رسمی این مدل، Q-LED Core به‌عنوان قابلیت ASUS Q-Design برای کمک به عیب‌یابی بوت معرفی شده است.

با این حال، PRIME H610M-K D4 نمایشگر عددی Debug دو رقمی ندارد؛ بنابراین اگر در جدول فروشگاهی گزینه «نمایشگر عیب‌یابی» به معنی Debug Display عددی است، مقدار آن ندارد خواهد بود.

کانکتورهای داخلی

این مادربرد علاوه بر اتصالات اصلی، دارای کانکتورهای داخلی مختلفی است:

• 1× 24-pin Main Power
• 1× 8-pin +12V CPU Power
• 1× M.2 Key M
• 4× SATA 6Gb/s
• 1× USB 3.2 Gen 1 Header
• 1× USB 2.0 Header
• 1× RGB Header
• 1× Clear CMOS Header
• 1× COM Header
• 1× S/PDIF Out Header
• 1× Speaker Header
• 1× SPI TPM Header
• 1× System Panel Header

این مجموعه برای اسمبل سیستم‌های خانگی، اداری و اقتصادی امکانات مناسبی فراهم می‌کند.

مناسب برای چه کسانی است؟

ASUS PRIME H610M-K D4 برای کاربرانی مناسب است که به دنبال یک مادربرد DDR4 اقتصادی برای پردازنده‌های Intel LGA1700 هستند.

این مادربرد برای:

• سیستم‌های اداری
• کامپیوترهای خانگی
• سیستم‌های حسابداری
• سیستم‌های آموزشی
• کامپیوترهای اقتصادی
• سیستم‌های فروشگاهی
• استفاده روزمره
• سیستم‌های مجهز به SSD NVMe
• سیستم‌های دارای کارت گرافیک مجزا
• پردازنده‌های Intel نسل 12، 13 و 14

مناسب است.

جمع‌بندی

ASUS PRIME H610M-K D4 یک مادربرد Micro-ATX اقتصادی با چیپست Intel H610 و سوکت LGA1700 است که از پردازنده‌های Intel Core نسل 14، 13 و 12، Pentium Gold و Celeron پشتیبانی می‌کند.

این مدل به 2 اسلات DDR4 با حداکثر ظرفیت 64GB، یک PCIe 4.0 x16، یک PCIe 3.0 x1، یک M.2 و چهار SATA 6Gb/s مجهز شده است. اسلات M.2 از PCIe 3.0 x4 و SATA Mode پشتیبانی می‌کند و در صورت استفاده از M.2 در حالت SATA، پورت SATA6G_4 غیرفعال می‌شود.

در بخش اتصالات نیز 2× USB 3.2 Gen 1، 4× USB 2.0، HDMI، VGA، شبکه Realtek 1Gb Ethernet، سه جک صوتی 3.5 میلی‌متری و PS/2 Combo در اختیار کاربر قرار گرفته است.

در مجموع، PRIME H610M-K D4 گزینه‌ای مناسب برای ساخت یک سیستم اقتصادی، اداری، خانگی یا عمومی با حافظه DDR4 است؛ به‌خصوص برای کاربرانی که به یک مادربرد ساده و پایدار با امکانات اصلی LGA1700 نیاز دارند و امکاناتی مانند Wi-Fi، Bluetooth، USB-C و چندین M.2 برایشان ضروری نیست.
