چیپست Intel B760 و سوکت LGA1700

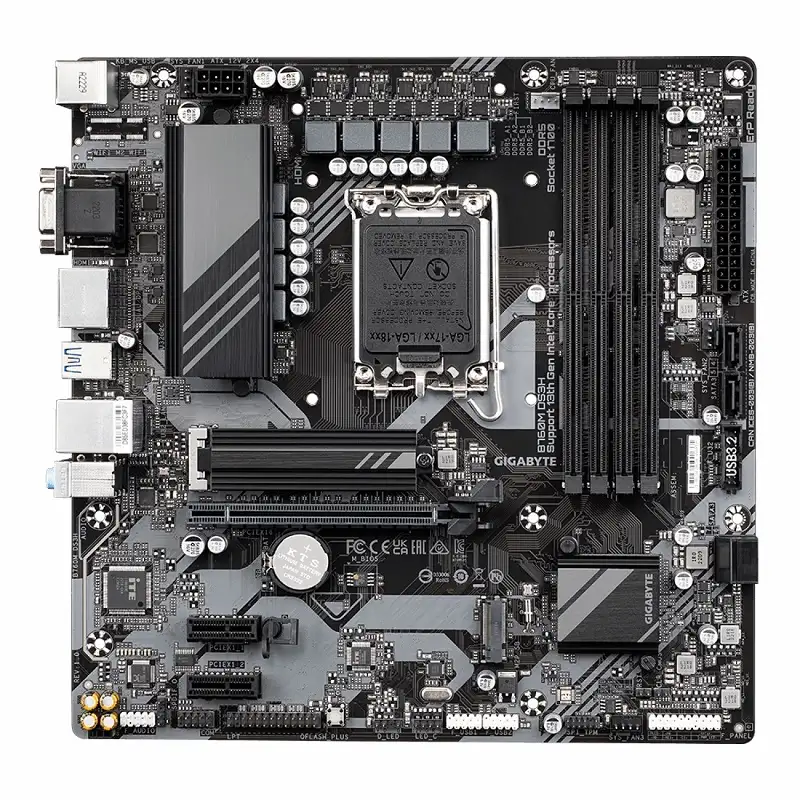

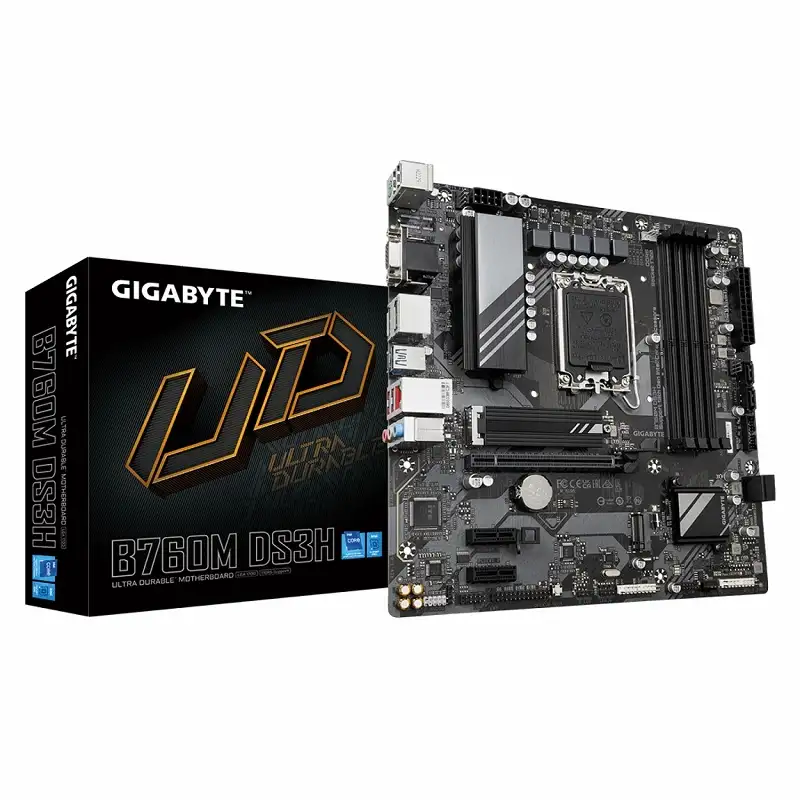

GIGABYTE B760M DS3H GEN5 بر پایه چیپست Intel B760 Express ساخته شده و از سوکت LGA1700 استفاده می‌کند.

این مادربرد از پردازنده‌های:

• Intel Core نسل 14
• Intel Core نسل 13
• Intel Core نسل 12
• Intel Pentium Gold
• Intel Celeron

پشتیبانی می‌کند.

بنابراین می‌توان از آن برای ساخت سیستم‌های گیمینگ، اداری، خانگی و سیستم‌های کاری مجهز به پردازنده‌های نسل‌های مختلف LGA1700 استفاده کرد.

فرم Micro-ATX

این مادربرد در فرم Micro-ATX ساخته شده و ابعاد آن 24.4 × 24.4 سانتی‌متر است.

ابعاد Micro-ATX باعث می‌شود B760M DS3H GEN5 برای کیس‌های متوسط و کوچک‌تر نسبت به مادربردهای ATX گزینه مناسبی باشد، در حالی که همچنان امکانات اصلی موردنیاز یک سیستم گیمینگ و قدرتمند را در اختیار کاربر قرار می‌دهد.

پشتیبانی از حافظه DDR5

B760M DS3H GEN5 دارای 4 اسلات DDR5 DIMM است و حداکثر از 256 گیگابایت رم پشتیبانی می‌کند.

این مادربرد از معماری Dual Channel و حافظه‌های ECC Un-buffered و Non-ECC Un-buffered پشتیبانی می‌کند و قابلیت Intel XMP نیز برای استفاده آسان‌تر از پروفایل‌های اورکلاک حافظه در نظر گرفته شده است.

پشتیبانی از DDR5 تا 7600MT/s

یکی از ویژگی‌های مهم این مدل پشتیبانی از حافظه DDR5 با سرعت بالا است.

برای پردازنده‌های Core i9 و Core i7 نسل 13 و 14، سرعت حافظه تا DDR5-7600MT/s به صورت O.C. پشتیبانی می‌شود.

البته سرعت قابل استفاده به پردازنده، نوع حافظه و تعداد ماژول‌های نصب‌شده بستگی دارد. برای پردازنده‌های نسل 13 Core i5/i3 و پردازنده‌های نسل 12 نیز محدوده سرعت متفاوتی توسط GIGABYTE اعلام شده است.

اسلات PCIe 5.0 x16

برای کارت گرافیک، یک اسلات اصلی PCI Express 5.0 x16 در اختیار کاربر قرار گرفته است.

این اسلات مستقیماً از پردازنده تغذیه می‌شود و پهنای باند نسل پنجم PCI Express را ارائه می‌کند.

طبق مشخصات رسمی GIGABYTE، اسلات PCIEX16 می‌تواند برای کارت گرافیک یا SSD NVMe سازگار استفاده شود.

دو اسلات PCIe 3.0 x1

علاوه بر اسلات اصلی کارت گرافیک، مادربرد دارای 2 اسلات PCIe 3.0 x1 است.

این اسلات‌ها می‌توانند برای نصب تجهیزاتی مانند کارت صدا، کارت شبکه، کارت کپچر و سایر کارت‌های توسعه سازگار مورد استفاده قرار گیرند.

دو اسلات M.2 PCIe 4.0

B760M DS3H GEN5 دارای 2 اسلات M.2 است.

هر دو اسلات از SSDهای PCIe 4.0 x4/x2 پشتیبانی می‌کنند و برای نصب SSDهای NVMe پرسرعت طراحی شده‌اند.

این ساختار به کاربر اجازه می‌دهد سیستم را بدون نیاز به کابل‌های SATA و با استفاده از SSDهای M.2 پرسرعت راه‌اندازی کند.

پشتیبانی از SSD و هارد SATA

در کنار M.2، چهار کانکتور SATA 6Gb/s نیز در مادربرد وجود دارد.

بنابراین می‌توان SSDهای SATA، هارددیسک‌ها و سایر تجهیزات ذخیره‌سازی SATA را به مادربرد متصل کرد.

این مادربرد از قابلیت RAID 0، RAID 1، RAID 5 و RAID 10 برای تجهیزات ذخیره‌سازی SATA نیز پشتیبانی می‌کند.

شبکه 2.5 گیگابیتی

B760M DS3H GEN5 به کنترلر شبکه Realtek 2.5GbE مجهز شده است.

این پورت از سرعت‌های:

• 2.5Gbps
• 1Gbps
• 100Mbps

پشتیبانی می‌کند.

وجود LAN 2.5GbE برای انتقال فایل‌های حجیم، شبکه داخلی سریع، استریم و سیستم‌های گیمینگ گزینه مناسبی است.

بدون Wi-Fi و Bluetooth داخلی

این مدل برخلاف نسخه B760M DS3H WIFI6E GEN5 دارای Wi-Fi یا Bluetooth داخلی نیست.

بنابراین اگر اتصال بی‌سیم نیاز داشته باشید، باید از کارت Wi-Fi، دانگل USB یا کارت PCIe جداگانه استفاده کنید.

خروجی‌های تصویر

در پنل پشتی مادربرد سه خروجی تصویر اصلی وجود دارد:

• 1× HDMI 2.1
• 2× DisplayPort 1.2

خروجی HDMI تا رزولوشن 4096×2160 در 60Hz را پشتیبانی می‌کند و DisplayPort نیز تا 4096×2304 در 60Hz قابل استفاده است.

فعال بودن خروجی‌های تصویر به پردازنده‌ای که دارای گرافیک مجتمع باشد نیز بستگی دارد.

USB Type-C پرسرعت

یکی از ویژگی‌های کاربردی B760M DS3H GEN5 وجود پورت USB Type-C با استاندارد USB 3.2 Gen 2 در پنل پشتی است.

این پورت سرعت انتقال اطلاعات تا 10Gbps را ارائه می‌کند.

همچنین یک هدر داخلی USB Type-C USB 3.2 Gen 1 برای اتصال پورت Type-C جلوی کیس در نظر گرفته شده است.

مجموعه پورت‌های USB

در پنل پشتی مادربرد:

• 1× USB Type-C USB 3.2 Gen 2
• 3× USB 3.2 Gen 1 Type-A
• 2× USB 2.0/1.1

قرار گرفته است.

در بخش داخلی نیز هدرهای USB برای اتصال پورت‌های جلوی کیس در اختیار کاربر قرار گرفته‌اند.

سیستم صوتی Realtek

این مادربرد از Realtek Audio Codec استفاده می‌کند و از سیستم‌های صوتی:

• 2 کاناله
• 4 کاناله
• 5.1 کاناله
• 7.1 کاناله

پشتیبانی می‌کند.

همچنین خروجی دیجیتال S/PDIF Out نیز برای اتصال تجهیزات صوتی دیجیتال در نظر گرفته شده است.

سه جک صوتی 3.5 میلی‌متری

در پنل پشتی B760M DS3H GEN5 تعداد 3 جک صوتی 3.5 میلی‌متری قرار گرفته است.

این جک‌ها با استفاده از نرم‌افزار صوتی مادربرد قابلیت تنظیم برای پیکربندی‌های مختلف صوتی را دارند.

نورپردازی RGB و ARGB

GIGABYTE برای این مدل از قابلیت‌های نورپردازی RGB Fusion استفاده کرده است.

روی مادربرد:

• 2 هدر Addressable RGB Gen2
• 1 هدر RGB

وجود دارد.

بنابراین می‌توان نوارهای LED و تجهیزات RGB/ARGB سازگار را به مادربرد متصل و نورپردازی سیستم را هماهنگ کرد.

سیستم خنک‌کننده و کنترل فن

برای مدیریت سیستم خنک‌کننده، B760M DS3H GEN5 دارای:

• 1× CPU Fan Header
• 3× System Fan Header

است.

همچنین امکان کنترل و پایش سرعت فن‌ها، دما و برخی پارامترهای خنک‌کننده از طریق امکانات مادربرد وجود دارد.

Q-Flash Plus

یکی از قابلیت‌های کاربردی این مادربرد Q-Flash Plus است.

با استفاده از این قابلیت می‌توان BIOS مادربرد را بدون نیاز به نصب کامل پردازنده یا حافظه، در شرایط پشتیبانی‌شده به‌روزرسانی کرد.

این ویژگی برای مواقعی که نیاز به به‌روزرسانی BIOS برای پشتیبانی از پردازنده‌های خاص وجود دارد، کاربردی است.

کلید Reset و Clear CMOS

روی مادربرد علاوه بر دکمه Q-Flash Plus، یک Reset Button نیز در بخش داخلی وجود دارد.

همچنین هدرهای Reset و Clear CMOS برای کنترل و بازیابی تنظیمات مادربرد در نظر گرفته شده‌اند.

TPM و قابلیت‌های مدیریتی

مادربرد دارای هدر Trusted Platform Module (TPM) است و از امکانات نرم‌افزاری GIGABYTE مانند GIGABYTE Control Center، Q-Flash، Q-Flash Plus و Smart Backup پشتیبانی می‌کند.

همچنین از سیستم‌عامل‌های Windows 10 و Windows 11 نسخه 64 بیتی پشتیبانی می‌شود.

مناسب برای چه کسانی است؟

GIGABYTE B760M DS3H GEN5 برای کاربرانی مناسب است که به دنبال یک مادربرد DDR5 اقتصادی و کاربردی برای پردازنده‌های LGA1700 هستند.

این مادربرد برای موارد زیر گزینه مناسبی است:

• سیستم‌های گیمینگ
• کامپیوترهای خانگی
• سیستم‌های اداری
• سیستم‌های کاری
• سیستم‌های اقتصادی و میان‌رده
• استفاده از پردازنده‌های نسل 12، 13 و 14 اینتل
• سیستم‌های مجهز به SSD NVMe
• سیستم‌های مجهز به کارت گرافیک PCIe 5.0
• سیستم‌هایی با شبکه 2.5GbE
• کیس‌های Micro-ATX

جمع‌بندی

GIGABYTE B760M DS3H GEN5 یک مادربرد Micro-ATX با چیپست Intel B760 و سوکت LGA1700 است که با تمرکز بر پشتیبانی از پردازنده‌های نسل 12، 13 و 14 اینتل و حافظه‌های DDR5 طراحی شده است.

وجود 4 اسلات DDR5 با پشتیبانی تا 256GB، سرعت حافظه تا 7600MT/s به صورت O.C.، یک اسلات PCIe 5.0 x16، دو اسلات M.2 PCIe 4.0 و چهار پورت SATA 6Gb/s باعث شده این مدل امکانات مناسبی برای ساخت یک سیستم گیمینگ و کاری مدرن داشته باشد.

از نظر ارتباطی نیز LAN 2.5GbE، USB Type-C 10Gbps، USB 3.2 Gen1، HDMI 2.1 و دو DisplayPort 1.2 در اختیار کاربر قرار گرفته‌اند.

در بخش امکانات نیز پشتیبانی از RAID، XMP، RGB Fusion، Q-Flash Plus، Smart Backup و GIGABYTE Control Center ارزش کاربردی مادربرد را افزایش می‌دهد.

نکته مهم این است که این مدل Wi-Fi و Bluetooth داخلی ندارد و در صورت نیاز به اتصال بی‌سیم باید تجهیزات جداگانه تهیه شود. همچنین نسخه موردنظر DDR5 است و نباید با مدل مشابه B760M DS3H DDR4 GEN5 اشتباه گرفته شود.
