چیپست Intel B760 و سوکت LGA1700

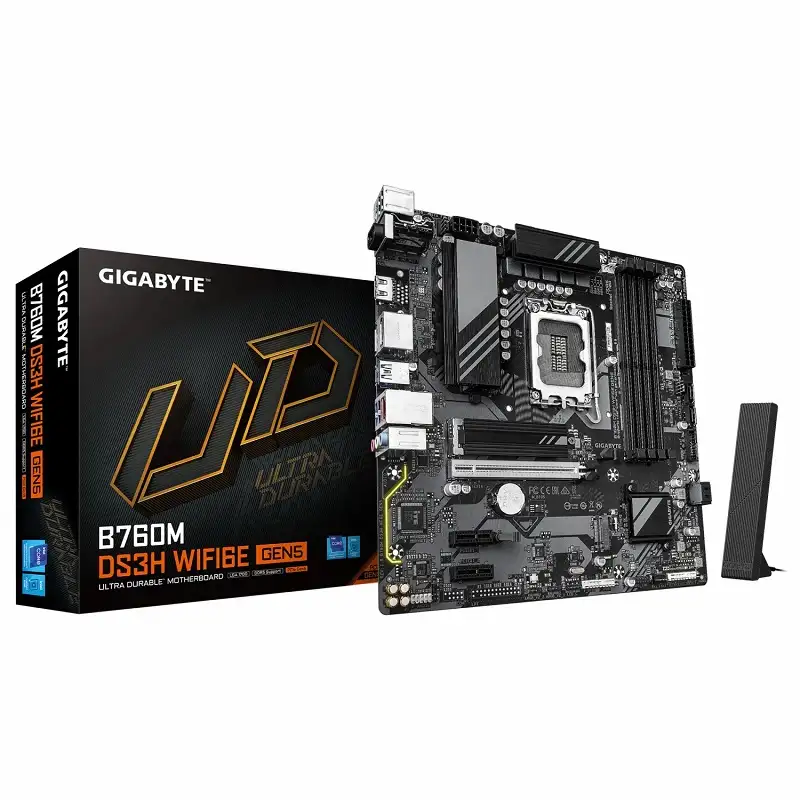

GIGABYTE B760M DS3H WIFI6E GEN5 از چیپست Intel B760 Express استفاده می‌کند و به سوکت LGA1700 مجهز شده است.

این مادربرد از پردازنده‌های:

• Intel Core نسل 14
• Intel Core نسل 13
• Intel Core نسل 12
• Intel Pentium Gold
• Intel Celeron

پشتیبانی می‌کند.

به همین دلیل می‌توان از آن برای ساخت سیستم‌های گیمینگ، خانگی، کاری و چندمنظوره مبتنی بر پردازنده‌های Intel استفاده کرد.

طراحی 6+2+1 فاز VRM

گیگابایت برای B760M DS3H WIFI6E GEN5 از طراحی 6+2+1 Phase Hybrid VRM استفاده کرده است.

این مدار تغذیه برای تأمین توان پردازنده و اجزای مختلف سیستم طراحی شده و در کنار Premium Choke و Capacitor به پایداری عملکرد سیستم کمک می‌کند.

مادربرد همچنین از PCB شش‌لایه استفاده می‌کند و طراحی آن برای پشتیبانی از PCIe 5.0 آماده شده است.

پشتیبانی از حافظه DDR5

B760M DS3H WIFI6E GEN5 دارای 4 اسلات DDR5 DIMM است و از معماری Dual Channel پشتیبانی می‌کند.

حداکثر ظرفیت حافظه قابل پشتیبانی 256GB است و هر اسلات می‌تواند از یک ماژول 64GB پشتیبانی کند.

برای پردازنده‌های Core i9 و i7 نسل 14 و 13، حافظه‌هایی تا DDR5-7600(O.C.) در مشخصات رسمی گیگابایت پشتیبانی می‌شوند.

همچنین قابلیت Intel XMP برای استفاده از پروفایل‌های اورکلاک حافظه در نظر گرفته شده است.

PCIe 5.0 x16

یکی از ویژگی‌های مهم این مادربرد، وجود یک اسلات اصلی PCI Express 5.0 x16 است.

این اسلات مستقیماً به CPU متصل بوده و با پهنای باند x16 کار می‌کند.

اسلات اصلی برای نصب کارت گرافیک طراحی شده و گیگابایت اعلام کرده که این اسلات می‌تواند برای کارت گرافیک یا SSD NVMe سازگار مورد استفاده قرار گیرد.

دو اسلات PCIe 3.0 x1

علاوه بر اسلات اصلی PCIe 5.0 x16، دو اسلات PCIe 3.0 x1 نیز روی مادربرد قرار گرفته‌اند.

این اسلات‌ها برای نصب کارت‌های توسعه مانند کارت صدا، کارت کپچر، کارت شبکه یا تجهیزات جانبی سازگار کاربرد دارند.

دو اسلات M.2 PCIe 4.0

برای نصب SSDهای NVMe، مادربرد به 2 اسلات M.2 مجهز شده است.

هر دو اسلات از SSDهای PCIe 4.0 x4/x2 با فرم 2280 پشتیبانی می‌کنند.

یکی از اسلات‌ها به CPU و دیگری به چیپست متصل است.

این ساختار امکان استفاده هم‌زمان از دو SSD NVMe پرسرعت را فراهم می‌کند.

چهار پورت SATA 6Gb/s

برای اتصال هارددیسک و SSDهای SATA، این مادربرد دارای 4 پورت SATA 6Gb/s است.

برای تجهیزات ذخیره‌سازی SATA نیز پشتیبانی از:

• RAID 0
• RAID 1
• RAID 5
• RAID 10

در نظر گرفته شده است.

Wi-Fi 6E با ماژول Intel AX210

یکی از تفاوت‌های اصلی این مدل با نسخه‌های معمولی B760M DS3H، وجود ماژول Intel Wi-Fi 6E AX210 است.

این ماژول از استانداردهای Wi-Fi:

• 802.11a
• 802.11b
• 802.11g
• 802.11n
• 802.11ac
• 802.11ax

پشتیبانی می‌کند و امکان استفاده از باندهای 2.4GHz، 5GHz و 6GHz را فراهم می‌کند.

همچنین از کانال 160MHz پشتیبانی می‌شود.

باند 6GHz در شبکه‌های سازگار می‌تواند به کاهش شلوغی شبکه و ایجاد شرایط مناسب‌تر برای اتصال بی‌سیم کمک کند.

Bluetooth 5.3

ماژول بی‌سیم Intel AX210 علاوه بر Wi-Fi، قابلیت Bluetooth 5.3 را نیز فراهم می‌کند.

بنابراین می‌توان تجهیزاتی مانند:

• هدفون و هدست
• کیبورد
• ماوس
• کنترلر
• اسپیکر
• سایر تجهیزات Bluetooth

را مستقیماً به سیستم متصل کرد.

شبکه سیمی 2.5GbE

B760M DS3H WIFI6E GEN5 به کنترلر شبکه Realtek 2.5GbE LAN مجهز شده است.

این کنترلر از سرعت‌های:

• 100Mbps
• 1Gbps
• 2.5Gbps

پشتیبانی می‌کند.

بنابراین در صورت استفاده از تجهیزات شبکه سازگار، سرعت شبکه سیمی این مادربرد می‌تواند تا 2.5Gbps برسد.

برای گیمینگ، انتقال فایل‌های حجیم و استفاده از شبکه داخلی سریع، LAN 2.5GbE نسبت به شبکه گیگابیتی ظرفیت بالاتری ارائه می‌دهد.

USB Type-C با سرعت 10Gbps

در پنل پشتی مادربرد یک پورت USB Type-C با استاندارد USB 3.2 Gen 2 وجود دارد.

این رابط حداکثر سرعت اسمی 10Gbps را ارائه می‌کند و برای اتصال حافظه‌های اکسترنال، تجهیزات جانبی و دستگاه‌های سازگار مناسب است.

پورت‌های USB متنوع

مادربرد از مجموعه‌ای از پورت‌ها و هدرهای USB برخوردار است.

در پنل پشتی:

• 1× USB Type-C USB 3.2 Gen 2
• 3× USB 3.2 Gen 1 Type-A
• 2× USB 2.0/1.1

قرار گرفته است.

همچنین در قسمت داخلی مادربرد هدرهای USB برای اتصال پورت‌های جلوی کیس وجود دارد.

خروجی‌های HDMI و DisplayPort

در صورتی که پردازنده مورد استفاده دارای گرافیک مجتمع Intel باشد، می‌توان از خروجی‌های تصویر مادربرد استفاده کرد.

این مدل دارای:

• 1× HDMI
• 2× DisplayPort

است.

پورت HDMI از HDMI 2.1 و حداکثر رزولوشن 4096×2160 در 60Hz پشتیبانی می‌کند.

هر یک از خروجی‌های DisplayPort از DisplayPort 1.2 و حداکثر رزولوشن 4096×2304 در 60Hz پشتیبانی می‌کنند.

مادربرد امکان استفاده هم‌زمان از حداکثر سه نمایشگر را نیز ارائه می‌دهد.

سیستم صوتی 8 کاناله

بخش صوتی مادربرد از Realtek Audio Codec استفاده می‌کند.

این سیستم از صدای:

• 2 کاناله
• 4 کاناله
• 5.1 کاناله
• 7.1 کاناله

پشتیبانی می‌کند.

همچنین خروجی دیجیتال S/PDIF در اختیار کاربر قرار گرفته است.

RGB Fusion

B760M DS3H WIFI6E GEN5 از سیستم نورپردازی GIGABYTE RGB Fusion پشتیبانی می‌کند.

روی مادربرد:

• 2× Addressable LED Header
• 1× RGB LED Header

وجود دارد.

بنابراین می‌توان تجهیزات نورپردازی سازگار مانند فن‌های RGB و نوارهای LED را به مادربرد متصل و هماهنگ کرد.

Q-Flash Plus

قابلیت Q-Flash Plus یکی دیگر از امکانات کاربردی این مادربرد است.

با استفاده از این قابلیت می‌توان BIOS را به‌روزرسانی کرد و در شرایط سازگار، برای انجام BIOS Flash نیازی به نصب CPU و RAM نخواهد بود.

این ویژگی هنگام ارتقای پردازنده یا نصب CPUهایی که نیاز به BIOS جدید دارند، کاربردی است.

WIFI EZ-Plug

گیگابایت برای این مدل قابلیت WIFI EZ-Plug را نیز در نظر گرفته است.

این ویژگی به نصب و اتصال ساده‌تر آنتن‌های Wi-Fi کمک می‌کند و استفاده از سیستم بی‌سیم مادربرد را راحت‌تر می‌سازد.

PCIe EZ-Latch

وجود PCIe EZ-Latch نیز باعث می‌شود جدا کردن کارت گرافیک از اسلات اصلی راحت‌تر انجام شود.

این ویژگی مخصوصاً هنگام تعویض کارت گرافیک یا سرویس سیستم کاربردی است.

M.2 Thermal Guard

برای اسلات‌های M.2 نیز M.2 Thermal Guard در نظر گرفته شده است.

این بخش به مدیریت حرارت SSDهای NVMe کمک می‌کند و می‌تواند در استفاده‌های طولانی و سنگین از افت عملکرد ناشی از افزایش دما جلوگیری کند.

طراحی Micro-ATX

این مادربرد در فرم‌فاکتور Micro-ATX طراحی شده است.

ابعاد کوچک‌تر نسبت به مادربردهای ATX باعث می‌شود امکان استفاده از آن در طیف وسیع‌تری از کیس‌ها فراهم شود.

با وجود ابعاد جمع‌وجور، همچنان چهار اسلات RAM، دو M.2، PCIe 5.0 و امکانات ارتباطی متنوع در اختیار کاربر قرار گرفته است.

مناسب برای گیمینگ

ترکیب B760 + DDR5 + PCIe 5.0 + 2.5GbE + Wi-Fi 6E باعث شده B760M DS3H WIFI6E GEN5 برای ساخت سیستم گیمینگ گزینه مناسبی باشد.

این مادربرد می‌تواند در کنار پردازنده‌های Intel نسل 12، 13 و 14 و کارت‌های گرافیک قدرتمند مورد استفاده قرار گیرد.

برای کاربری گیمینگ، وجود LAN 2.5GbE و Wi-Fi 6E نیز امکان اتصال سریع به شبکه را فراهم می‌کند.

مناسب برای چه کسانی است؟

GIGABYTE B760M DS3H WIFI6E GEN5 برای کاربرانی مناسب است که یک مادربرد جمع‌وجور Micro-ATX با امکانات ارتباطی کامل می‌خواهند.

این مدل برای:

• سیستم‌های گیمینگ
• کامپیوترهای خانگی قدرتمند
• سیستم‌های کاری
• سیستم‌های مجهز به Intel Core نسل 12، 13 و 14
• کاربران DDR5
• گیمرهایی که Wi-Fi 6E می‌خواهند
• سیستم‌های دارای کارت گرافیک نسل جدید
• کاربران SSDهای NVMe
• سیستم‌های مجهز به LAN 2.5GbE
• کیس‌های Micro-ATX

مناسب است.

جمع‌بندی

GIGABYTE B760M DS3H WIFI6E GEN5 یک مادربرد Micro-ATX با چیپست Intel B760 و سوکت LGA1700 است که مجموعه‌ای متعادل از امکانات سخت‌افزاری و ارتباطی را ارائه می‌دهد.

پشتیبانی از پردازنده‌های Intel نسل 12، 13 و 14، چهار اسلات DDR5 با حداکثر ظرفیت 256GB و سرعت حافظه تا 7600MT/s (OC)، از مهم‌ترین ویژگی‌های این مدل هستند.

در بخش توسعه نیز یک اسلات PCIe 5.0 x16، دو اسلات PCIe 3.0 x1 و دو اسلات M.2 PCIe 4.0 در اختیار کاربر قرار گرفته است.

از نظر ارتباطات، وجود Wi-Fi 6E با Intel AX210، Bluetooth 5.3 و LAN 2.5GbE باعث می‌شود این مدل برای سیستم‌های مدرن و گیمینگ گزینه جذابی باشد.

همچنین پشتیبانی از USB Type-C 10Gbps، HDMI 2.1، دو DisplayPort، RGB Fusion، Q-Flash Plus، PCIe EZ-Latch و M.2 Thermal Guard امکانات این مادربرد را کامل‌تر می‌کند.
